R&S®ESW Приемник для тестирования ЭМП

Превосходные ВЧ характеристики и высокая скорость измерения

R&S®ESW Приемник для тестирования ЭМП
Show me more details
R&S®ESW Приемник для тестирования ЭМП
Show me more details
R&S®ESW Приемник для тестирования ЭМП
Show me more details
R&S®ESW Приемник для тестирования ЭМП
Show me more details

Ключевые факты

  • Диапазоны частот от 1 Гц до 8, 26,5 или 44 ГГц
  • Соответствует требованиям стандартов CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC
  • Самый широкий динамический диапазон и высокая точность
  • Сверхбыстрые измерения благодаря основанному на БПФ сканированию во временной области
  • Анализ спектра в реальном масштабе времени при полосе пропускания 80 МГц (опция)
  • Продление 3-летней гарантии

Тестовый приемник ЭМП для проведения испытаний на соответствие R&S®ESW

Отличные ВЧ-характеристики R&S®ESW, его большой динамический диапазон и высокая точность измерений делают этот прибор лучшим выбором при необходимости проводить быстрые и надежные сертификационные измерения. Он отвечает самым строгим требованиям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S®ESW фиксирует и взвешивает спектры помех практически мгновенно. Анализ спектра в реальном масштабе времени с функцией спектрограммы делает возможным детальный анализ даже кратчайших сигналов помехи. Режим MultiView обеспечивает одновременное представление результатов работы нескольких рабочих режимов, что повышает эффективность прибора.

Особенности и преимущества

Испытания на соответствие стандартам

Отвечает всем соответствующим стандартам

Приемник R&S®ESW соответствует требованиям стандартов CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC, снабжен всеми необходимыми детекторами и поддерживает все необходимые полосы пропускания Благодаря заранее сконфигурированным предельным линиям и автоматизации тестирования этот прибор идеально подходит для тестирования ЭМП согласно всем соответствующим стандартам.

Отвечает всем соответствующим стандартам
Show me more details

Отвечает всем соответствующим стандартам

Приемник R&S®ESW безошибочно обнаруживает, измеряет и взвешивает все сигналы помех в соответствии со стандартами ЭМП.

Превосходные ВЧ характеристики

ВЧ-характеристики соответствуют самым жестким требованиям

Широкий динамический диапазон R&S®ESW и его высокая чувствительность отвечают самым жестким требованиям к тестированию ЭМП на соответствие. Низкий шум и встроенная преселекция с 21-им фильтром — залог обеспечения точных надежных измерений.

Широкий динамический диапазон и высокая чувствительность
Show me more details

Широкий динамический диапазон и высокая чувствительность

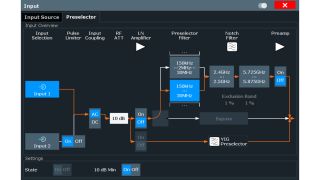

Настраиваемый входной каскад. Прекрасные характеристики R&S®ESW лучше всего проявляются при работе с преселекторами и режекторными фильтрами, а также с предусилителями и аттенюаторами.

Усовершенствованный пользовательский интерфейс

Одна из задач разработки — повышение эффективности тестирования

В R&S®ESW предусмотрен сенсорный экран с диагональю 12,1 дюйма, обеспечивающий интуитивно понятную эксплуатацию. У приемника имеются две настраиваемые пользователем ручки, которым можно назначить такие функции как полоса разрешения, ослабление ВЧ или время измерений.

Интуитивно понятный пользовательский интерфейс
Show me more details

Интуитивно понятный пользовательский интерфейс

Несколько одновременных отображений дают прекрасный обзор. Здесь показан анализ помех с помощью приложения Multi CISPR APD (распределение вероятностей амплитуды (APD) для нескольких CISPR).

Высокая скорость сканирования

Быстрые измерения при сканировании во временной области

Скорость имеет решающее значение. Приемник R&S®ESW поддерживает сверхбыстрое сканирование во временной области на основе БПФ, на порядки опережающее традиционный способ. Сканирование диапазонов CISPR осуществляется за миллисекунды, а кондуктивные помехи вплоть до 30 МГц измеряются в одном сегменте в реальном масштабе времени. Дополнительный режим быстрой тактической системы передачи данных (TDS) обеспечивает при предварительном тестировании даже ещё более высокие скорости измерений.

Быстрые измерения при сканировании во временной области
Show me more details

Быстрые измерения при сканировании во временной области

Режим приемника с отображением значений детектора в виде гистограммы, графиков измерений, сравниваемых с предельными линиями и списком максимумов, с отдельным определением «прошел /не прошел».

Измерения в реальном масштабе времени

Обработка самых коротких сигналов помех

Приемник R&S®ESW захватывает сигналы в реальном масштабе времени с полосой пропускания до 80 МГц без каких-либо перерывов. Даже самые короткие импульсы обрабатываются и наглядно отображаются на запомненном спектре и спектрограмме. При таком способе отображения можно обнаружить даже в ином случае скрытые сигналы. С помощью опции анализа спектра в реальном масштабе времени можно легко распознать случайные, импульсные и дрейфующие сигналы.

Опция спектра в реальном масштабе времени (R&S®ESW-K55)
Show me more details

Опция спектра в реальном масштабе времени (R&S®ESW-K55)

Режим запоминания (вверху) и спектрограммы (внизу) обеспечивают подробный анализ флуктуирующих сигналов.

Доступные модели

Доступные модели
Модели
Диапазон частот
Полоса измерения
Индикация шума
Номинальная компрессия 1 дБ на частоте 1 ГГц
Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц

R&S®ESW8

Номер заказа 1328.4100.09

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4100.09 скопирован в буфер обмена.
Диапазон частот
 от 1 Гц до 8 ГГц
Полоса измерения
от 1 Гц до 10 МГц (дополнительно до 80 МГц)
Индикация шума
< -7 дБмкВ
Номинальная компрессия 1 дБ на частоте 1 ГГц
+15 дБмВт
Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц
 < -110 дБмВт

R&S®ESW26

Номер заказа 1328.4100.27

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4100.27 скопирован в буфер обмена.
Диапазон частот
 от 1 до 26,5 ГГц
Полоса измерения
от 1 Гц до 10 МГц (дополнительно до 80 МГц)
Индикация шума
< -5 дБмкВ
Номинальная компрессия 1 дБ на частоте 1 ГГц
+15 дБмВт
Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц
 < -110 дБмВт

R&S®ESW44

Номер заказа 1328.4100.45

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4100.45 скопирован в буфер обмена.
Диапазон частот
 от 1 до 44 ГГц
Полоса измерения
от 1 Гц до 10 МГц (дополнительно до 80 МГц)
Индикация шума
< -5 дБмкВ
Номинальная компрессия 1 дБ на частоте 1 ГГц
+15 дБмВт
Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц
 < -110 дБмВт

Доступные Варианты

Аппаратные опции
Продукт
Описание
R&S®ESW-B4

Номер заказа 1328.5012.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.5012.02 скопирован в буфер обмена.
Описание

Прецизионный эталон частоты OCXO

R&S®ESW-B8

Номер заказа 1325.1474.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1325.1474.02 скопирован в буфер обмена.
Описание

Полоса разрешения до 80 МГц

20/30/40/50/80 МГц дополнительно для R&S®ESW44

R&S®ESW-B8

Номер заказа 1325.1474.26

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1325.1474.26 скопирован в буфер обмена.
Описание

Полоса разрешения до 80 МГц

20/30/40/50/80 МГц дополнительно для R&S®ESW8/R;&S®ESW26

R&S®ESW-B8E

Номер заказа 1345.0167.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1345.0167.02 скопирован в буфер обмена.
Описание

Полоса разрешения до 40 МГц

20/30/40 МГц дополнительно для R&S®ESW44

R&S®ESW-B10

Номер заказа 1328.5006.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.5006.02 скопирован в буфер обмена.
Описание

Внешнее управление генератором

R&S®ESW-B18

Номер заказа 1328.4997.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4997.02 скопирован в буфер обмена.
Описание

Твердотельный диск (SSD), включая встроенное ПО для RS®ESW

R&S®ESW-B21

Номер заказа 1331.6945.26

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1331.6945.26 скопирован в буфер обмена.
Описание

Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей

для R&S;®ESW26

R&S®ESW-B21

Номер заказа 1331.6945.44

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1331.6945.44 скопирован в буфер обмена.
Описание

Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей

для R&S;®ESW44

R&S®ESW-B24

Номер заказа 1328.4980.08

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4980.08 скопирован в буфер обмена.
Описание

Малошумящий усилитель, от 150 кГц до 8 ГГц

R&S®ESW-B24

Номер заказа 1328.4980.26

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4980.26 скопирован в буфер обмена.
Описание

Малошумящий усилитель, от 150 кГц до 26,5 ГГц

R&S®ESW-B24

Номер заказа 1328.4980.44

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4980.44 скопирован в буфер обмена.
Описание

Малошумящий усилитель, от 150 кГц до 44 ГГц

R&S®FSW-B33

Номер заказа 1313.3602.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1313.3602.02 скопирован в буфер обмена.
Описание

Защита от записи USB-накопителя

Описание

R&S®ESW-B1000 wideband extension

Программные опции
Продукт
Описание
R&S®ESW-K7

Номер заказа 1331.6216.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1331.6216.02 скопирован в буфер обмена.
Описание

Анализ модуляции АМ/ЧМ/ФМ

R&S®ESW-K33

Номер заказа 1328.4916.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4916.02 скопирован в буфер обмена.
Описание

Защита от записи для твердотельного накопителя

R&S®ESW-K55

Номер заказа 1328.4968.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1328.4968.02 скопирован в буфер обмена.
Описание

Приложение для измерений в реальном масштабе времени, 80 МГц, POI > 15 мкс

R&S®ESW-K58

Номер заказа 1345.0150.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1345.0150.02 скопирован в буфер обмена.
Описание

Функция многоканального измерения Multi CISPR APD

Одновременное тестирование амплитудной функции вероятности для более чем 67 каналов, или диапазон в 20 МГц для СВЧ-печи в соответствии с CISPR 11.

R&S®ESW-K980

Номер заказа 1345.0221.02

Нажмите, чтобы скопировать номер заказа в буфер обмена.
Номер заказа 1345.0221.02 скопирован в буфер обмена.
Описание

Health and utilization monitoring service (HUMS)

Health and Utilization Monitoring Service for R&S®ESW
