R&S®QAR50 Тестер качества антенных обтекателей автомобильных радаров

Надежные результаты

Измерительные кластеры увеличивают пространство для размещения образцов

В R&S®QAR50 используется почти 200 приемных и передающих антенн для быстрого определения характеристик материалов, бамперов и эмблем. Технология СВЧ-визуализации с электронной фокусировкой позволяет более гибко располагать измерительные антенны, освобождая пространство для более важного предмета — испытуемого устройства.

Электронная фокусировка повышает надежность работы установки. Если для принимаемых и передаваемых сигналов используется только одна антенна, отраженная энергия должна возвращаться точно в исходную точку. Малейшее отклонение угла оказывает огромное влияние на измеренное значение. Крупная антенная решетка в R&S®QAR50 увеличивает допуски на позиционирование и при этом по-прежнему обеспечивает точные результаты измерений. Достоверные и надежные результаты обеспечиваются в пределах допусков на позиционирование. Кроме того, неправильное позиционирование образца можно увидеть на полученных изображениях.

Полностью электронная фокусировка

Определение характеристик бамперов и обтекателей без механического перемещения.

Технология СВЧ-визуализации позволяет определять все характеристики образцов без каких-либо механических перемещений. Программное обеспечение обеспечивает не только визуализацию фазы отражения и передачи с пространственным разрешением, но и поддерживает анализ с частотным разрешением для испытуемого устройства.

Полученные изображения позволяют проводить подробный анализ однородности образцов, а стробируемая по времени частотная характеристика обеспечивает оптимизацию продукта и стабильное качество производственных процессов.

Высокая точность и ценность

Активация измерительных функций с помощью ключевых кодов

Концепция ПО R&S®QAR50 обеспечивает гибкую настройку конфигурации прибора. Программные опции, активируемые с помощью программных ключей, позволяют настраивать прибор в соответствии с конкретными требованиями к измерениям.
Взяв за основу стандартную версию ПО, которая обеспечивает точное измерение характеристик отражения и потерь при передаче, можно расширить возможности прибора, добавив в него следующие функции измерения:

• Частотная характеристика передачи и отражения от 72 ГГц до 82 ГГц для обеспечения постоянного контроля качества производственного процесса
• Визуализация фазы передачи с высоким разрешением для анализа однородности измеряемых деталей
• Измерение характеристик отражения с высоким разрешением для всестороннего анализа процесса и отслеживания ошибок

Material characterization

Evaluate the characteristics of newly developed materials, colors and coatings.

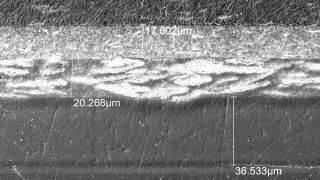

New colors and coatings need to be characterized for their radar transparency throughout the development process. In order to develop radar transparent primers and paints, the permittivity of each layer plays an important role. So far, vector network analyzers have been used in order to calculate permittivity and loss factor of each layer. The R&S®QAR50-K20 phase measurement together with the permittivity calculator allows for an easy and fast characterization of each layer without the challenges coming with of quasi-optical, or waveguide based setups.

Лучшая на рынке точность

Отслеживаемые результаты измерения характеристик передачи и отражения

Точность и повторяемость измерительного оборудования необходимо регулярно проверять. Сертифицированный DAkkS комплект для верификации R&S®QAR50-Z44 позволяет подтверждать соответствие тестера R&S®QAR50 национальным и международным стандартам (*). Таким образом обеспечивается отсутствие проблем в процессе аудита.
R&S®QAR50-Z44 обеспечивает удобную и быструю верификацию точности и повторяемости измерений. Возможна верификация измерений потерь при передаче и отражении. R&S®QAR50-Z44 позволяет регулярно контролировать качество испытательного оборудования в конце производственной линии.

(*) Будет доступно в 3 кв. 2022 г.

Максимальная скорость измерений

Время цикла оптимизировано для высокой пропускной способности производственной линии.

Тестер R&S®QAR50 способен обрабатывать большие объемы данных за короткий промежуток времени. Для построения изображений и частотных графиков требуется всего несколько секунд. В зависимости от выбранных параметров и сохраняемых данных возможно очень малое время цикла. R&S®QAR50 идеально подходит для проведения испытаний на производственных линиях с высокой пропускной способностью.

Возможности самокалибровки

Калибровка без необходимости демонтажа установки

Для калибровки стандартного контрольно-измерительного оборудования, как правило, требуются его демонтаж и настройка в рамках специальной калибровочной процедуры. Демонтаж прибора R&S®QAR50 не требуется.
Встроенные сферические отражатели позволяют мгновенно провести калибровку. Разборка или перемещение измерительной установки не требуются. Это позволяет существенно сократить время простоя в случае планового технического обслуживания или внепланового ремонта.
