Key Facts

  • High-performance spectrum monitoring from 8 kHz to 18 GHz (with options)
  • Accurate AoA direction finding from 300 kHz to 8.5 GHz (with options)
  • Optimized for measuring weak signals in dense spectrum environments
  • Cutting-edge signal measurements in the frequency and time domain (option)
  • Performance and device testing in line with ITU Recommendations

Superior RF performance even in highly congested signal environments

The R&S®ESME wideband monitoring receiver performs reliably even in high density signal environments, whether for ITU-compliant spectrum monitoring and radiolocation or for generating multiple high precision digital data streams for further analysis and content production.

Caractéristiques & avantages

Superior RF performance in dense spectrum environments

The R&S®ESME makes an excellent trade off between linearity and sensitivity to reliably detect weak signals among strong unwanted ones in crowded spectra. Preselection filtering with filter banks and tunable bandpass filters over the entire frequency range help prevent intermodulation from strong out-of-band signals.

ITU-compliant measurements

R&S®ESME performance is in line with all relevant ITU-R recommendations. The optional R&S®ESME-IM option allows for ITU-compliant measurements of signal parameters such as bandwidth, center frequency and modulation depth.


Cutting-edge signal measurements

The R&S®ESME has a comprehensive tool set for any signal measurement:

  • Parallel time and frequency analysis in zero span mode
  • Polychrome spectrum for detecting superimposed pulsed signals
  • Trace recording and replay
  • Automatic record and replay of I/Q data under various trigger conditions
  • Parallel multichannel signal analysis and detection with R&S®CA120;

Direction finding and radiolocation

The R&S®ESME for precise direction finding or radiolocation:

  • Accurate angle-of arrival (AoA) direction finding with R&S®ADDx single channel DF antennas
  • Mapping functions with automatic triangulation
  • AoA DF error correction
  • Support of TDOA with internal GNSS module

Available models

Available models
Modèles
Description

R&S®ESME

Numéro de commande 4113.0000.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.0000.02 a été copié dans votre presse-papiers.
Description

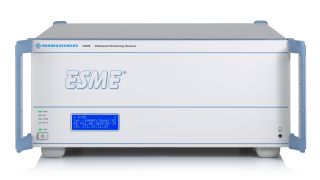

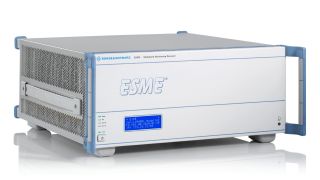

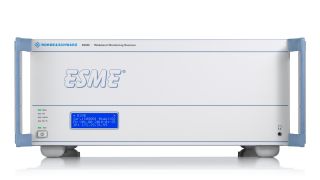

Wideband monitoring receiver without front panel display (frequency range from 20 MHz to 6 GHz and 20 MHz real-time bandwidth)

R&S®ESME

Numéro de commande 4113.0000.03

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.0000.03 a été copié dans votre presse-papiers.
Description

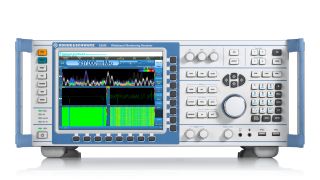

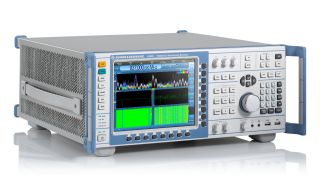

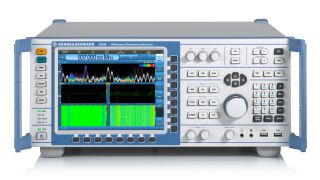

Wideband monitoring receiver with front panel display (frequency range from 20 MHz to 6 GHz and 20 MHz real-time bandwidth)

Available options

Hardware options
Produit
Désignation
R&S®ESME-HF

Numéro de commande 4113.2232.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2232.02 a été copié dans votre presse-papiers.
Désignation

HF frequency range extension

Extension of frequency range to 8 kHz for monitoring and 300 kHz for direction finding

R&S®ESME-MW18

Numéro de commande 4113.2478.00

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2478.00 a été copié dans votre presse-papiers.
Désignation

Microwave module

Extension of frequency range to 18 GHz for monitoring and 8.5 GHz for direction finding

R&S®ESME-ADC2

Numéro de commande 4113.2355.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2355.02 a été copié dans votre presse-papiers.
Désignation

Multifunction board

Additional integrated ADC board for wideband and multifunction processing

R&S®ESME-SP

Numéro de commande 4113.2261.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2261.02 a été copié dans votre presse-papiers.
Désignation

Signal processing board

Integrated signal processing board for parallel multichannel signal detection and analysis

R&S®ESME-DIQ

Numéro de commande 4113.2449.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2449.02 a été copié dans votre presse-papiers.
Désignation

Digital I/Q interface

Interface for wideband I/Q data streaming

R&S®RX-10G

Numéro de commande 4074.7604.04

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4074.7604.04 a été copié dans votre presse-papiers.
Désignation

10 Gbit Ethernet interface

Wideband I/Q data streaming interface

R&S®ESME-DF

Numéro de commande 4113.2290.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2290.02 a été copié dans votre presse-papiers.
Désignation

Direction finding upgrade

Direction finding for all signals within the real-time bandwidth

R&S®ESME-IGT2

Numéro de commande 4113.2384.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2384.02 a été copié dans votre presse-papiers.
Désignation

Internal GNSS module

Integrated GNSS module incl. GPS, Glonass, BeiDou for positioning and accurate timestamps, e.g. for TDOA

R&S®ESME-SSD

Numéro de commande 4113.2410.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2410.02 a été copié dans votre presse-papiers.
Désignation

Internal SSD

Internal SSD drive for additional storage capacity

R&S®ESME-DC

Numéro de commande 4113.2203.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2203.02 a été copié dans votre presse-papiers.
Désignation

DC power supply

Additional integrated DC power supply for vehicle operation

Software options
Produit
Désignation
R&S®ESME-PS

Numéro de commande 4113.2010.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2010.02 a été copié dans votre presse-papiers.
Désignation

Panorama scan

Fast spectrum/monitoring scan over the entire frequency range

R&S®ESME-MAP

Numéro de commande 4113.2161.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2161.02 a été copié dans votre presse-papiers.
Désignation

Map display

Display of measurement results on a map for R&S®ESME with front panel control

R&S®ESME-IM

Numéro de commande 4113.2026.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2026.02 a été copié dans votre presse-papiers.
Désignation

ITU measurements

Signal measurements in line with ITU recommendations

R&S®ESME-ZS

Numéro de commande 4113.2178.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2178.02 a été copié dans votre presse-papiers.
Désignation

Time domain analysis

Simultaneous frequency and time domain analysis

R&S®ESME-SL

Numéro de commande 4113.2032.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2032.02 a été copié dans votre presse-papiers.
Désignation

Selective call analysis

Decoding/demodulation of varius selective call methods and pagers

R&S®ESME-WB

Numéro de commande 4113.2061.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2061.02 a été copié dans votre presse-papiers.
Désignation

80 MHz IF panorama bandwidth

Increased real-time bandwidth to 80 MHz for monitoring

R&S®ESME-DDCE

Numéro de commande 4113.2103.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2103.02 a été copié dans votre presse-papiers.
Désignation

DDC signal extraction

Parallel multichannel DDC output of up to 128 channels

R&S®ESME-HRP

Numéro de commande 4113.2126.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2126.02 a été copié dans votre presse-papiers.
Désignation

High-resolution panorama spectrum

High-resolution spectrum calculation for detection of fixed frequency signals

R&S®ESME-ST

Numéro de commande 4113.2110.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2110.02 a été copié dans votre presse-papiers.
Désignation

Detection of short-time signals

Automatic detection of short-time signals within the real-time bandwidth based on selected criteria

R&S®ESME-COR

Numéro de commande 4113.2078.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2078.02 a été copié dans votre presse-papiers.
Désignation

DF error correction

Support of look-up table DF error correction; calibration service not included

R&S®ESME-IR

Numéro de commande 4113.2155.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2155.02 a été copié dans votre presse-papiers.
Désignation

Internal recording

Recording and replay of spectrum, measurement results and audio on the internal memory

R&S®ESME-DDC

Numéro de commande 4113.2055.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2055.02 a été copié dans votre presse-papiers.
Désignation

Digital downconverter

Four additional digital downconverters within the real-time bandwidth

R&S®ESME-RR

Numéro de commande 4113.2149.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.2149.02 a été copié dans votre presse-papiers.
Désignation

Record and replay

Internal wideband I/Q data recording and replay with frequency mask trigger

Direction finding antennas
Produit
Désignation

Numéro de commande 4069.6603.13

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4069.6603.13 a été copié dans votre presse-papiers.
Désignation

UHF/SHF DF antenna

1.3 GHz to 8.2 GHz; vertical polarization; for installation on a vehicle roof, tripod or mast; passive antenna elements

Numéro de commande 4109.0000.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4109.0000.02 a été copié dans votre presse-papiers.
Désignation

Wide aperture VHF DF antenna

20 MHz to 450 MHz; vertical polarization; for installation on a mast; active antenna elements with active-passive switch

Numéro de commande 4053.6509.04

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4053.6509.04 a été copié dans votre presse-papiers.
Désignation

Mobile HF DF antenna

300 kHz to 30 MHz; vertical polarization; for installation on a vehicle roof or tripod

Numéro de commande 4077.3000.14

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.3000.14 a été copié dans votre presse-papiers.
Désignation

VHF/UHF DF antenna

20 MHz to 1.3 GHz; vertical polarization; for installation on a vehicle roof, tripod or mast

Numéro de commande 4068.1450.12

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4068.1450.12 a été copié dans votre presse-papiers.
Désignation

Dual-polarization VHF/UHF DF antenna

20 MHz to 1.3 GHz; vertical and horizontal polarization (40 MHz to 1.3 GHz); for installation on a vehicle roof, tripod or mast

Numéro de commande 4096.0002.07

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4096.0002.07 a été copié dans votre presse-papiers.
Désignation

Compact UHF/SHF DF antenna

600 MHz to 6 GHz; vertical polarization; for installation on a vehicle roof or tripod; passive antenna elements

Numéro de commande 4096.0002.17

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4096.0002.17 a été copié dans votre presse-papiers.
Désignation

Compact passive UHF/SHF DF antenna

600 MHz to 6 GHz; vertical polarization; for installation on a vehicle roof or tripod; entirely passive from 600 MHz to 2.9 GHz

Numéro de commande 4070.9002.14

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4070.9002.14 a été copié dans votre presse-papiers.
Désignation

Wideband VHF/UHF DF antenna

20 MHz to 3 GHz; vertical polarization; for installation on a vehicle roof, tripod or mast; active antenna elements with active-passive switch (20 MHz to 1.3 GHz)

Numéro de commande 4098.2002.07

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4098.2002.07 a été copié dans votre presse-papiers.
Désignation

Collapsible VHF/UHF DF antenna

20 MHz to 690 MHz; vertical polarization; for installation on a tripod or portable mast; active antenna elements

Numéro de commande 4113.5002.08

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4113.5002.08 a été copié dans votre presse-papiers.
Désignation

VHF/UHF DF antenna

20 MHz to 690 MHz; vertical polarization; for installation on a mast

Numéro de commande 4111.4009.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4111.4009.02 a été copié dans votre presse-papiers.
Désignation

Direction finding and monitoring antenna

Integrated high-performance antenna system for single-channel direction finders, frequency range from 20 MHz to 8.5 GHz (vertical polarization)

Cable sets for DF antennas
Produit
Désignation
R&S®ADD17XZ4

Numéro de commande 4090.8730.02

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4090.8730.02 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set

Usage: with magnet mount on vehicle, suitable for R&S®ADD107, R&S®ADD207 and R&S®ADD207P, length: 5 m

R&S®DDF1C-1

Numéro de commande 4077.6009.05

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.05 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 5 m

R&S®DDF1C-1

Numéro de commande 4077.6009.10

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.10 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 10 m

R&S®DDF1C-1

Numéro de commande 4077.6009.20

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.20 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 20 m

R&S®DDF1C-1

Numéro de commande 4077.6009.40

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.40 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 40 m

R&S®DDF1C-1

Numéro de commande 4077.6009.50

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.50 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 50 m

R&S®DDF1C-1

Numéro de commande 4077.6009.60

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.6009.60 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 1.3 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD107, R&S®ADD307, R&S®ADD317, R&S®ADD119 and R&S®ADD095, length: 60 m

R&S®DDF1C-5

Numéro de commande 4077.7005.05

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.05 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 5 m

R&S®DDF1C-5

Numéro de commande 4077.7005.10

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.10 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 10 m

R&S®DDF1C-5

Numéro de commande 4077.7005.20

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.20 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 20 m

R&S®DDF1C-5

Numéro de commande 4077.7005.30

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.30 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 30 m

R&S®DDF1C-5

Numéro de commande 4077.7005.40

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.40 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 40 m

R&S®DDF1C-5

Numéro de commande 4077.7005.50

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.7005.50 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 3 GHz

Usage: mast, tripod and vehicle, suitable for the R&S®ADD295, length: 50 m

R&S®DDF1C-7

Numéro de commande 4077.8001.95

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.8001.95 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.2 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD207, ADD207P, ADD075 and ADD597, length: 5 m

R&S®DDF1C-7

Numéro de commande 4077.8001.91

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.8001.91 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.2 GHz

usage: mast, tripod and vehicle, suitable for R&S®ADD207, R&S®ADD207P, R&S®ADD075 and R&S®ADD597, length: 10 m

R&S®DDF1C-7

Numéro de commande 4077.8001.92

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.8001.92 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.2 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD207, ADD207P, ADD075 and ADD597, length: 20 m

R&S®DDF1C-7

Numéro de commande 4077.8001.93

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4077.8001.93 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.2 GHz

Usage: mast, tripod and vehicle, suitable for R&S®ADD207, ADD207P, ADD075 and ADD597, length: 30 m

R&S®DDF1C-9

Numéro de commande 4117.4000.05

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4117.4000.05 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.5 GHz

Usage: mast, tripod and vehicle, including second RF cable for monitoring, suitable for R&S®ADD597, length: 5 m

R&S®DDF1C-9

Numéro de commande 4117.4000.10

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4117.4000.10 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.5 GHz

Usage: mast, tripod and vehicle, including second RF cable for monitoring, suitable for R&S®ADD597, length: 10 m

R&S®DDF1C-9

Numéro de commande 4117.4000.20

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4117.4000.20 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.5 GHz

Usage: mast, tripod and vehicle, including second RF cable for monitoring, suitable for R&S®ADD597, length: 20 m

R&S®DDF1C-9

Numéro de commande 4117.4000.30

Cliquer sur le No. de commande afin de copier.
Numéro de commande 4117.4000.30 a été copié dans votre presse-papiers.
Désignation

DF antenna cable set, frequency range 300 kHz to 8.5 GHz

Usage: mast, tripod and vehicle, including second RF cable for monitoring, suitable for R&S®ADD597, length: 30 m

Demander des informations

Vous avez des questions ou besoin d'informations supplémentaires ? Remplissez simplement ce formulaire et nous vous recontacterons rapidement.

Marketing de permission

Votre demande a bien été envoyée ! Nous vous contacterons dans les plus brefs délais.
An error is occurred, please try it again later.
