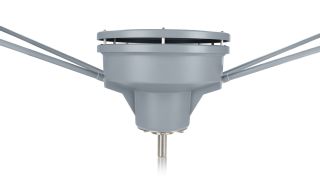

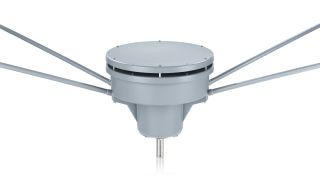

R&S®HX002H1/R&S®HX002H2 ATU 탑재 HF 다이폴

1.5 MHz ~ 30 MHz

R&S®HX002H1/R&S®HX002H2 ATU 탑재 HF 다이폴
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
Show me more details
R&S®HX002H1/R&S®HX002H2 ATU 탑재 HF 다이폴
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
Show me more details
R&S®HX002H1/R&S®HX002H2 ATU 탑재 HF 다이폴
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
ATU 탑재 R&S®HX002H1/R&S®HX002H2 HF Dipole, 전면
Show me more details

주요 사항

  • 최대 150 W 송신기 전력에 적합
  • 고각 방사를 이용한 무지향성 커버리지(NVIS), 스킵 존 없음
  • 빠른 주파수 호핑을 지원하는 일체형 안테나 튜닝 유닛
  • 초소형 크기, 인접 안테나에 가깝게 셋업 가능
  • 단일 지지 마스트
견적 요청하기

고정식 사용 또는 해상 운용

ATU 탑재 R&S HX002H1/H2 HF Dipole은 전체 거리 범위에 대해 최적의 커버리지를 구현합니다. 스킵 존이 있을 경우 1000 km 미만의 거리에서 로드 안테나의 송신 안정성이 떨어지므로, 이 다이폴은 단거리부터 중거리까지 무선통신에 특히 유용합니다. 안테나에 통합된 완전 자동 ATU가 전송 시스템에 완벽한 매칭을 제공하므로, 해당 RF 출력을 최대한 이용할 수 있습니다. 이 안테나는 사전 설정된 사일런트 튜닝 채널(1420)로 인해 전환 시간이 매우 짧으며 R&S XK4100 and R&S M3TR Radio 제품군의 송신기를 사용해 R&S SECOM-H에 따른 ALE 주파수 호핑이 가능합니다.

빠른 링크

기능 및 장점

소형 안테나에서 높은 RF 출력 구현

R&S HK002H1에는 상대적으로 작은 5 m 길이의 다이폴 기반 방사기가 탑재되어 있습니다. R&S HK002H2 Dipole은 선박의 제한적 공간으로 인해 각각 이보다 짧은 2.5 m입니다. 완전 자동화된 일체형 안테나 튜닝 유닛은 이러한 방사기를 전송 시스템에 완벽히 매칭하여 최대 150 W의 최대 RF 출력을 제공합니다.

높은 효율성

R&S HX002H1/H2는 매칭을 위해 저손실 커패시터와 공심 코일을 사용하며 레지스터 저항 구조와 같은 감쇠 수단이 없습니다. 이 방식이 더욱 효율적이며 공기 파장에 더 큰 출력을 전송합니다.

고각 방사를 이용한 무지향성 커버리지

R&S HX002H1 HF Dipole은 모든 거리에서 무전 링크를 설정하는 데 적합합니다. 최적화된 무지향 커버리지는 특히 단거리부터 중거리까지 높은 전송 안정성을 보장합니다.

단일 마스트 설치

R&S HX002H1 및 R&S HX002H2는 설치 시 한 개 마스트만 필요합니다. HF 케이블을 통해 전원이 공급되며 광섬유 케이블은 제어를 위해 사용됩니다. 따라서 비용, 업무, 공간 요구사항이 감소하며 안정성이 향상됩니다.

사용 가능한 모델

사용 가능한 옵션

관련 상품

ATU 탑재 R&S®HX002H0 HF Dipole, 전면

R&S®HX002H0
R&S®GX002 Junction Unit, 전면

R&S®GX002
