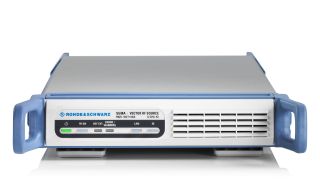

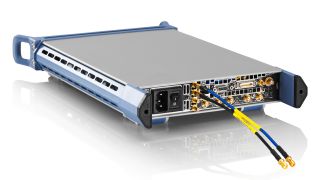

R&S®SGT100A ベクトル信号発生器

高速かつコンパクトなソリューション

主な特長

短い周波数／レベル切り替え時間
最大240 MHzのI/Q変調帯域幅
RF特性に優れ、最高のEVM/ACLR性能を実現
5Gや無線LANなどのデジタル規格に対応する信号を容易に作成可能
MIMOアプリケーションにおけるR&S;^®SMW200Aの機能拡張に最適

見積りを取得する製品の構成

R&S®SGT100Aは、ベースバンド発生器を内蔵したRFベクトル信号発生器です。この製品は製造や自動化アプリケーション向けに最適化されています。

R&S®SGT100Aは、高速かつコンパクトな設計で、自動化された環境を重視した設計になっています。RFチェーンは、周波数／レベル切り替え時間が最速になるように最適化されています。ベースバンドでは、ユーザーはマルチセグメント波形モードを利用してテスト信号をすばやく切り替えることができます。R&S®SGT100Aはコンパクトなサイズでありながら、優れたRF特性（信号品質とレベル確度）を備えています。最大出力レベル、レベルの再現性、および優れたEVMパフォーマンスは、製造環境における重要な特性です。R&S®SGT100Aは、LANおよびUSBインタフェースを備えているため、自動化アプリケーションでテスト機器をリモート制御することができます。

クイックリンク

利用可能なオプション

特長と利点

製造向けに最適化

ベースバンド発生器を内蔵した最もコンパクトなスタンドアロン・ベクトル信号発生器
周波数およびレベルのすばやい切り替えによる製造スループットの最適化
テストシステムでの損失を補正する高出力レベル
低消費電力による熱放散の抑制とシステム内の熱管理の簡素化

**高速な任意波形スイッチング** - 2 μsの測定遅延で、マルチセグメント波形モードでの信号の切り替えに対応

最適なパッケージによる最適な信号性能

優れた変調精度による十分なテストマージン
内蔵パルスジェネレータによる優れた周波数応答
優れたレベル再現性／リニアリティーにより、優れた測定の再現性を実現
安定した精度の高いテストシステム基準クロックを提供するオプションの高性能OCXO。追加のラックスペースは不要
オプションのアナログI/Q出力を利用して、フル機能のエンベロープ・トラッキング・テストが可能

**周波数応答の測定** - 異なる搬送波周波数で240 MHzの最大変調帯域幅に対して測定された周波数応答

低維持コスト

低取得コスト
保守の容易なシンプルなモジュール型設計
顧客設備内で容易にアップグレード可能
理想的な製造ソリューションとしての波形パッケージ
高速リモート制御インタフェースにより、テストセットアップとの統合が容易

**R&S®SGT100Aの内部** - R&S®SGT100Aの内部。メンテナンスが容易なモジュラーデザイン

利用可能なオプション

周波数オプション

プロダクト

概要

R&S®SGT-KB106

注文番号 1419.5708.02

概要

6 GHzへの周波数拡張

基準発振器オプション

プロダクト

概要

R&S®SGT-B1

注文番号 1419.5608.02

概要

基準発振器OCXO

アナログ変調オプション

プロダクト

概要

R&S®SGT-K22

注文番号 1419.6279.02

概要

パルス変調

その他のオプション

プロダクト

概要

R&S®SGT-K90

注文番号 1419.6333.02

概要

位相コヒーレント入力／出力

ベースバンド

プロダクト

概要

R&S®SGT-K16

注文番号 1419.8007.02

概要

差動アナログI/Q出力

R&S®SGT-K18

注文番号 1419.6240.02

概要

デジタル・ベースバンド・インタフェース

R&S®SGT-K510

注文番号 1419.7500.02

概要

任意波形ベースバンドジェネレーター、32 Mサンプル、60 MHz RF帯域幅

R&S®SGT-K511

注文番号 1419.6362.02

概要

任意波形メモリの256 Mサンプルへの拡張

R&S®SGT-K512

注文番号 1419.6391.02

概要

任意波形メモリの1 Gサンプルへの拡張

R&S®SGT-K521

注文番号 1419.6427.02

概要

ベースバンドの120 MHz RF帯域幅への拡張

R&S®SGT-K522

注文番号 1419.6456.02

概要

ベースバンドの160 MHz RF帯域幅への拡張

R&S®SGT-K523

注文番号 1419.7952.02

概要

ベースバンドの240 MHz RF帯域幅への拡張

ベースバンド拡張

プロダクト

概要

R&S®SGT-K540

注文番号 1419.7800.02

概要

エンベロープトラッキング

R&S®SGT-K541

注文番号 1419.7852.02

概要

デジタルプリディストーション

R&S®SGT-K543

注文番号 1419.7900.02

概要

エンベロープARB

R&S®SGT-K548

注文番号 1419.8471.02

概要

クレストファクターの低減

マルチキャリアCWおよびノイズ

プロダクト

概要

R&S®SGT-K261

注文番号 1419.6904.02

概要

マルチキャリアCW信号発生（WinIQSIM2™）

R&S®SGT-K262

注文番号 1419.6956.02

概要

相加性白色ガウシアン雑音（AWGN）（WinIQSIM2™）

セルラー

プロダクト

概要

R&S®SGT-K444

注文番号 1419.5908.02

概要

5G-NRリリース15（WinIQSIM2™）

R&S®SGT-K448

注文番号 1419.8036.02

概要

5G NRリリース16（WinIQSIM2™）

R&S®SGT-K418

注文番号 1419.7781.02

概要

Verizon 5GTF信号（WinIQSIM2™）

R&S®SGT-K255

注文番号 1419.6804.02

概要

LTEリリース8（WinIQSIM2™）

R&S®SGT-K284

注文番号 1419.7152.02

概要

LTEリリース9（WinIQSIM2™）

R&S®SGT-K285

注文番号 1419.7200.02

概要

LTEリリース10（WinIQSIM2™）

R&S®SGT-K412

注文番号 1419.7600.02

概要

LTEリリース11（WinIQSIM2™）

R&S®SGT-K413

注文番号 1419.8159.02

概要

LTEリリース12（WinIQSIM2™）

R&S®SGT-K419

注文番号 1426.3859.02

概要

LTEリリース13/14/15（WinIQSIM2™）

R&S®SGT-K415

注文番号 1426.3607.02

概要

セルラーIoTリリース13（WinIQSIM2™）

R&S®SGT-K443

注文番号 1419.7752.02

概要

セルラーIoTリリース14（WinIQSIM2™）

R&S®SGT-K446

注文番号 1419.8171.02

概要

セルラーIoTリリース15/16/17（WinIQSIM2™）

R&S®SGT-K242

注文番号 1419.6056.02

概要

3GPP FDD（WinIQSIM2™）

R&S®SGT-K283

注文番号 1419.7100.02

概要

3GPP FDD HSPA/HSPA+、拡張BS/MSテスト（WinIQSIM2™）

R&S®SGT-K241

注文番号 1419.6004.02

概要

EDGE Evolution（WinIQSIM2™）

R&S®SGT-K247

注文番号 1419.6204.02

概要

1xEV-DO Rev. A（WinIQSIM2™）

R&S®SGT-K287

注文番号 1419.7300.02

概要

1xEV-DO Rev. B（WinIQSIM2™）

R&S®SGT-K250

注文番号 1419.6556.02

概要

TD-SCDMA（WinIQSIM2™）

R&S®SGT-K240

注文番号 1419.5950.02

概要

GSM/EDGE（WinIQSIM2™）

R&S®SGT-K251

注文番号 1419.6604.02

概要

TD-SCDMA機能拡張（WinIQSIM2™）

無線接続

プロダクト

概要

R&S®SGT-K350

注文番号 1419.8107.02

概要

DFS信号発生（パルスシーケンサ（DFS）ソフトウェア用オプション）

規格に準拠した動的周波数選択レーダープロファイル用のソフトウェアオプション。

R&S®SGT-K254

注文番号 1419.6756.02

概要

IEEE 802.11a/b/g/n/j/p（WinIQSIM2™）

R&S®SGT-K286

注文番号 1419.7252.02

概要

IEEE 802.11ac（WinIQSIM2™）

R&S®SGT-K442

注文番号 1426.3807.02

概要

IEEE 802.11ax（WinIQSIM2™）

R&S®SGT-K447

注文番号 1419.7775.02

概要

IEEE 802.11be（WinIQSIM2™）

R&S®SGT-K260

注文番号 1419.6856.02

概要

Bluetooth® EDR（WinIQSIM2™）

R&S®SGT-K417

注文番号 1426.3759.02

概要

Bluetooth® 5.x（WinIQSIM2™）

R&S®SGT-K478

注文番号 1419.5772.02

概要

Bluetooth® 6.0（WinIQSIM2™）

R&S®SGT-K289

注文番号 1419.7352.02

概要

NFC A/B/F（WinIQSIM2™）

R&S®SGT-K414

注文番号 1419.8188.02

概要

OFDM信号発生（WinIQSIM2™）

ナビゲーション

プロダクト

概要

R&S®SGT-K244

注文番号 1419.6104.02

概要

GPS、1衛星

R&S®SGT-K298

注文番号 1419.5766.02

概要

近代化GPS、1衛星（WinIQSIM2™）

R&S®SGT-K266

注文番号 1419.7000.02

概要

GALILEO、1衛星（WinIQSIM2™）

R&S®SGT-K294

注文番号 1419.7400.02

概要

GLONASS、1衛星（WinIQSIM2™）

R&S®SGT-K407

注文番号 1419.7452.02

概要

BeiDou、1衛星（WinIQSIM2™）

レーダー

プロダクト

概要

R&S®SGT-K300

注文番号 1419.7652.02

概要

パルスシーケンス設定（R&S®パルスシーケンサ・ソフトウェア用オプション）

外部PCでのR&S®パルスシーケンサ・ソフトウェアを用いたレーダー信号シミュレーション用の基本機能セット

R&S®SGT-K301

注文番号 1419.7700.02

概要

拡張パルスシーケンス設定（R&S®パルスシーケンサ・ソフトウェア用オプション）

アンテナパターンおよびアンテナスキャンを含むエミッター／レシーバーのシミュレーション機能を追加

R&S®SGT-K308

注文番号 1419.7730.02

概要

方向探索（R&S®パルスシーケンサ・ソフトウェア）

到来角（AoA）のシミュレーション機能を追加。

放送

プロダクト

概要

R&S®SGT-K252

注文番号 1419.6656.02

概要

DVB-H/DVB-T（WinIQSIM2™）

R&S®SGT-K253

注文番号 1419.6704.02

概要

DAB/T-DMB（WinIQSIM2™）

SatCom

プロダクト

概要

R&S®SGT-K416

注文番号 1426.3707.02

概要

DVB-S2/S2X（WinIQSIM2™）

波形パッケージ

プロダクト

概要

R&S®SGT-K200

注文番号 1419.5850.71

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の1波形

R&S®SGT-K200

注文番号 1419.5850.72

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の5波形

R&S®SGT-K200

注文番号 1419.5850.75

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の50波形

補足事項

プロダクト

概要

R&S®SGT-B88

注文番号 1419.8207.02

概要

拡張ユニット

R&S®SGU-Z3

注文番号 1418.3801.02

概要

R&S®SGU100A－R&S®SGS100A間ケーブルキット（横並び配置）

R&S®ZZA-KN20

注文番号 1175.3191.00

概要

2台のR&S®EM200を並べて取り付けるためのラックマウントアダプター

19インチラック用の1 HUのマウントアダプター

R&S®ZZA-KN21

注文番号 1175.3204.00

概要

1台のR&S®EM200用のラックマウントアダプター

19インチラック用の1 HUのマウントアダプター。ラックブラインドが付属

R&S®ZZA-KN23

注文番号 1175.3227.00

概要

19インチのラックアダプター（高さ2 RUのハーフ19インチハウジングを標準の19インチラックに収容）

R&S®SGS-Z8

注文番号 1416.2914.02

概要

SGMAアダプター（横並び配置）

2つのSGMAユニットを接続（R&S®SGS100A、R&S®SGU100AまたはR&S®SGT100A）

ドキュメント

プロダクト

概要

R&S®DCV-2

注文番号 0240.2193.18

概要

校正値ドキュメント
