R&S®SMW200A ベクトル信号発生器

高度な信号発生技術

主な特長

周波数レンジ：最大67 GHz（デュアルパス：最大44 GHz）
2 GHzの変調帯域幅
最大800 MHzの帯域幅および最大8x8 MIMOによる統合フェージング
優れた信号品質による高確度のスペクトラム測定と変調測定
高度なGNSSおよびレーダーシミュレータ

見積りを取得する製品の構成

最高の性能および優れた柔軟性

必要な性能と機能は、テストセットアップやアプリケーションに応じて異なります。R&S®SMW200Aは、このような変化する要件に最も適しており、信号発生器の新しい基準を打ち立てます。どんな種類のDUT（コンポーネント、モジュール、基地局全体など）の開発や検証でも、R&S®SMW200Aは、最高の性能で容易に適切なテスト信号を発生できます。R&S®SMW200Aは柔軟なモジュール式デザインなので、アプリケーションの要求に応じて適切なオプションを組み込むことができます。シングルパス・ベクトル信号発生器やマルチチャネルMIMO受信機テスタなど、あらゆる構成が可能です。

クイックリンク

利用可能なオプション
すべてのダウンロードを表示

特長と利点

最大67 GHzのベクトル信号発生器

R&S®SMW200Aは、シングルパス測定器として最大67 GHz、デュアルパス測定器として最大44 GHzの周波数レンジをカバーします。また、最大2つの内蔵ベースバンドモジュールと4つのフェージング・シミュレータ・モジュールを搭載できます。このコンセプトでは、2台のフル機能のベクトル信号発生器が1つのユニットに統合されるため、複雑な信号シナリオも簡単に作成することができます。

優れた位相雑音性能

R&S®SMW200Aに標準搭載されたハイエンドのシンセサイザは、SSB位相雑音／非高調波性能に優れています。低位相雑音オプションがいくつか用意されているので、性能をさらに高めることができます。R&S®SMW-B711/B721 超低位相雑音オプションを使用すれば、クラス最高の位相雑音性能を実現できます。R&S®SMW200Aは、高い信号純度が求められる測定に最適です。

2 GHzの帯域幅、優れた変調特性

最大2 GHzのRF帯域幅を備えた広帯域I/Q変調器は、無線通信、衛星通信、レーダーなど、周波数レンジ内のすべてのアプリケーションに対応します。内部ベースバンドにより、最大2 GHzのRF変調帯域幅で信号を発生できます。
R&S®SMW200Aは、5G NR信号（100 MHzのチャネル帯域幅、64QAM、3.4 GHzのキャリア周波数）を0.1%（実測）のEVMで発生、または無線LAN 802.11be信号（320 MHz、7 GHzのキャリア周波数）を－53 dB（実測）のEVMで発生します。

MIMO/統合フェージング搭載

R&S®SMW200Aでは、最大800 MHzのフェージング帯域幅での統合チャネルエミュレーションが可能です。主要なすべての規格のフェージングプロファイルをプリセットとして利用できます。最大64のフェージングチャネルを搭載でき、1台の機器で2x2、3x3、4x4、8x4、4x8、8x8などの主要なすべてのMIMOフェージングシナリオを設定できます。また、最大8つのキャリアを束ねることができ、SGT100A 信号発生器モジュールを接続することによって、RF経路を8つまで追加できます。

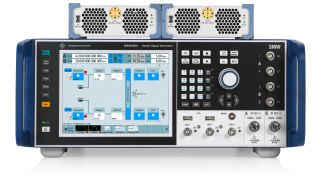

**8つのRF出力を備えた4x8 MIMOセットアップ** - 2経路のR&S®SMW200Aと、R&S®SMW200Aから操作する6台のR&S®SGT100A信号発生器モジュール。

独自の便利な機能

R&S®SMW200Aに内蔵されたグラフィック機能により、作成された信号がリアルタイムで表示されます。表示タイプ（I/Q対時間、周波数スペクトラム、ベクトルダイアグラム、CCDFなど）はユーザーが選択できます。また、R&S®SMW200Aには、コードジェネレーターを含むSCPIマクロレコーダーが搭載されており、すべての手動操作手順が記録され、リモート・コマンド・シーケンスを含むファイルが作成されます。コードテンプレートが組み込まれているので、MATLAB®、CVIまたはPython用の実行可能コードを直接作成することができます。

**リアルタイムでのグラフィカルな信号モニタリング** - リアルタイムのグラフィカル信号モニタリングは、複雑な信号を発生する場合に非常に便利です。

アプリケーション

無線通信規格
リアルタイムでのエンベロープトラッキング
GNSSシミュレーション
レーダーシミュレーション

利用可能なオプション

周波数オプション

プロダクト

概要

R&S®SMW-B1003

注文番号 1428.4700.02

概要

100 kHz～3 GHz（経路A）

R&S®SMW-B1006

注文番号 1428.4800.02

概要

100 kHz～6 GHz（経路A）

R&S®SMW-B1007

注文番号 1428.7700.02

概要

100 kHz～7.5 GHz（経路A）

R&S®SMW-B1012

注文番号 1428.4900.02

概要

100 kHz～12.75 GHz（経路A）

R&S®SMW-B1020

注文番号 1428.5107.02

概要

100 kHz～20 GHz（経路A）

R&S®SMW-B1031

注文番号 1428.5307.02

概要

100 kHz～31.8 GHz（経路A）

R&S®SMW-B1040

注文番号 1428.8506.02

概要

100 kHz～40 GHz（経路A）

R&S®SMW-B1040N

注文番号 1428.8606.02

概要

100 kHz～40 GHz（経路A） I/Q変調帯域幅および最小パルス幅制限

R&S®SMW-B1044

注文番号 1428.5507.02

概要

100 kHz～44 GHz（経路A）

R&S®SMW-B1044N

注文番号 1428.5407.02

概要

100 kHz～44 GHz（経路A） I/Q変調帯域幅および最小パルス幅制限

R&S®SMW-B1044O

注文番号 1442.0144.02

概要

R&S®SMW-B1056

注文番号 1438.9357.02

概要

100 kHz to 56 GHz (Path A)

R&S®SMW-B1056N

注文番号 1438.9457.02

概要

100 kHz to 56 GHz (Path A)
I/Q modulation bandwidth and min. pulse width limited

R&S®SMW-B1056O

注文番号 1442.0244.02

概要

R&S®SMW-B1067

注文番号 1428.8106.02

概要

100 kHz to 67 GHz (Path A)

R&S®SMW-B1067N

注文番号 1428.8306.02

概要

100 kHz to 67 GHz (Path A)
I/Q modulation bandwidth and min. pulse width limited

R&S®SMW-B1067O

注文番号 1442.0344.02

概要

R&S®SMW-B2003

注文番号 1428.5707.02

概要

100 kHz～3 GHz（経路B）

R&S®SMW-B2006

注文番号 1428.5807.02

概要

100 kHz～6 GHz（経路B）

R&S®SMW-B2007

注文番号 1428.7900.02

概要

100 kHz～7.5 GHz（経路B）

R&S®SMW-B2012

注文番号 1438.8950.02

概要

100 kHz～12.75 GHz（経路B）

R&S®SMW-B2020

注文番号 1428.6103.02

概要

100 kHz～20 GHz（経路B）

R&S®SMW-B2031

注文番号 1438.8750.02

概要

100 kHz～31.8 GHz（経路B）

R&S®SMW-B2044

注文番号 1438.8350.02

概要

100 kHz～44 GHz（経路B）

R&S®SMW-B2044N

注文番号 1438.8550.02

概要

100 kHz～44 GHz（経路B） I/Q変調帯域幅および最小パルス幅制限

R&S®SMW-B2044O

注文番号 1442.0444.02

概要

位相雑音性能オプション

プロダクト

概要

R&S®SMW-B709

注文番号 1428.7300.02

概要

低位相雑音（経路A）

R&S®SMW-B710

注文番号 1428.6503.02

概要

近傍位相雑音性能の向上（経路A）

R&S®SMW-B711

注文番号 1428.6703.02

概要

超低位相雑音（経路A）

R&S®SMW-B719

注文番号 1428.7500.02

概要

低位相雑音（経路B）

R&S®SMW-B720

注文番号 1428.6903.02

概要

近傍位相雑音性能の向上（経路B）

R&S®SMW-B721

注文番号 1428.7100.02

概要

超低位相雑音（経路B）

基準発振器オプション

プロダクト

概要

R&S®SMW-K703

注文番号 1413.7380.02

概要

100 MHz、1 GHz超低雑音基準入力／出力

R&S®SMW-K704

注文番号 1414.6541.02

概要

柔軟な基準入力（1 MHz～100 MHz）

アナログ変調オプション

プロダクト

概要

R&S®SMW-K22

注文番号 1413.3249.02

概要

パルス変調器

R&S®SMW-K23

注文番号 1413.3284.02

概要

高性能パルスジェネレーター

R&S®SMW-K24

注文番号 1413.3332.02

概要

マルチファンクションジェネレーター

R&S®SMW-K720

注文番号 1413.7438.02

概要

AM/FM/φM

その他のオプション

プロダクト

概要

R&S®SMW-B90

注文番号 1413.5841.02

概要

位相コヒーレンス

R&S®SMW-K553

注文番号 1414.6758.02

概要

フロントエンドコントロール

R&S®SMW-B81

注文番号 1413.5893.02

概要

RF経路A（3/6 GHz）およびI/Q用リア・パネル・コネクタ

R&S®SMW-B82

注文番号 1413.5941.02

概要

RF経路B（3/6 GHz）用リア・パネル・コネクタ

R&S®SMW-B83

注文番号 1414.0937.02

概要

RF経路A（20/31.8/40 GHz）およびI/Q用リア・パネル・コネクタ

R&S®SMW-B84

注文番号 1414.1033.02

概要

RF経路B（20 GHz）用リア・パネル・コネクタ

ベースバンド

プロダクト

概要

R&S®SMW-K739

注文番号 1413.7167.02

概要

差動アナログI/Q入力

標準ベースバンド

プロダクト

概要

R&S®SMW-B13

注文番号 1413.2807.02

概要

信号ルーティングおよびベースバンド・メイン・モジュール、RFへの1つのI/Qパス

R&S®SMW-B13T

注文番号 1413.3003.02

概要

信号ルーティングおよびベースバンド・メイン・モジュール、RFへの2つのI/Qパス

R&S®SMW-B10

注文番号 1413.1200.02

概要

リアルタイムコーダーと任意波形（64 Mサンプル）、120 MHz RF帯域幅に対応したベースバンドジェネレーター

R&S®SMW-B10F

注文番号 1414.4303.02

概要

広いダイナミックレンジ、任意波形（64 Mサンプル）、デジタル変調（リアルタイム）、120 MHz RF帯域幅に対応したGNSS用ベースバンドジェネレーター

R&S®SMW-K16

注文番号 1413.3384.02

概要

差動アナログI/Q出力

R&S®SMW-K18

注文番号 1413.3432.02

概要

デジタルベースバンド出力

R&S®SMW-K501

注文番号 1413.9218.02

概要

拡張シーケンス設定

R&S®SMW-K511

注文番号 1413.6860.02

概要

任意波形メモリの512 Mサンプルへの拡張

R&S®SMW-K512

注文番号 1413.6919.02

概要

任意波形メモリの1 Gサンプルへの拡張

R&S®SMW-K522

注文番号 1413.6960.02

概要

ベースバンドの160 MHz RF帯域幅への拡張

R&S®SMW-K551

注文番号 1413.9724.02

概要

スローI/Q

広帯域ベースバンド

プロダクト

概要

R&S®SMW-B13XT

注文番号 1413.8005.02

概要

広帯域ベースバンド・メイン・モジュール、RFへの2つのI/Qパス

R&S®SMW-B9

注文番号 1413.7350.02

概要

広帯域ベースバンドジェネレーター、任意波形（256 Mサンプル）機能付き、500 MHz RF帯域幅

R&S®SMW-K17

注文番号 1414.2346.02

概要

広帯域差動アナログI/Q出力

R&S®SMW-K19

注文番号 1414.3865.02

概要

SMW広帯域ベースバンド用デジタルベースバンド出力

R&S®SMW-K502

注文番号 1413.9260.02

概要

広帯域拡張シーケンス設定

R&S®SMW-K503

注文番号 1414.3620.02

概要

リアルタイム制御インタフェース、PDWストリーミング用のリアルタイム制御インタフェース

R&S®SMW-K504

注文番号 1414.3665.02

概要

PDWレートの高速アップグレード。1つのベースバンドジェネレーター当たり最大2 MPDW/sまでのアップグレード

R&S®SMW-K515

注文番号 1413.9360.02

概要

任意波形メモリの2 Gサンプルへの拡張

R&S®SMW-K525

注文番号 1414.6129.02

概要

ベースバンドの1 GHz RF帯域幅への拡張

R&S®SMW-K527

注文番号 1414.6158.02

概要

ベースバンドの2 GHz RF帯域幅への拡張

ベースバンド拡張

プロダクト

概要

R&S®SMW-K80

注文番号 1414.6187.02

概要

ビットエラーレート・テスタ

R&S®SMW-K507

注文番号 1414.6206.02

概要

ARBイーサネットアップロード

R&S®SMW-K540

注文番号 1413.7215.02

概要

エンベロープトラッキング

R&S®SMW-K541

注文番号 1413.7267.02

概要

デジタルプリディストーション

R&S®SMW-K544

注文番号 1414.3707.02

概要

ユーザー定義周波数応答補正

R&S®SMW-K546

注文番号 1414.6487.02

概要

デジタルドハティ

R&S®SMW-K548

注文番号 1414.6641.02

概要

クレストファクターの低減

R&S®SMW-K555

注文番号 1414.6229.02

概要

帯域幅拡張

R&S®SMW-K575

注文番号 1434.8379.02

概要

RF linearization

マルチチャネル、MIMOおよびフェージング

プロダクト

概要

R&S®SMW-B14

注文番号 1413.1500.02

概要

フェージングシミュレータ（標準）

R&S®SMW-B15

注文番号 1414.4710.02

概要

フェージングシミュレータ（広帯域）

R&S®SMW-K71

注文番号 1413.3532.02

概要

動的フェージング

R&S®SMW-K72

注文番号 1413.3584.02

概要

拡張フェージングモデル

R&S®SMW-K73

注文番号 1414.2300.02

概要

OTA-MIMOフェージング拡張

R&S®SMW-K74

注文番号 1413.3632.02

概要

MIMOフェージング／ルーティング

R&S®SMW-K75

注文番号 1413.9576.02

概要

高次MIMO

R&S®SMW-K76

注文番号 1413.9624.02

概要

複数エンティティ

R&S®SMW-K550

注文番号 1413.7315.02

概要

ストリームエクステンダー

R&S®SMW-K820

注文番号 1414.2581.02

概要

カスタマイズ動的フェージング

R&S®SMW-K821

注文番号 1414.4403.02

概要

高次MIMO用MIMOサブセット

R&S®SMW-K822

注文番号 1414.6712.02

概要

フェージング帯域幅拡張400 MHz

R&S®SMW-K823

注文番号 1414.6735.02

概要

フェージング帯域幅拡張800 MHz

セルラー

プロダクト

概要

R&S®SMW-K144

注文番号 1414.4990.02

概要

5G NRリリース15

R&S®SMW-K148

注文番号 1414.6664.02

概要

5G NRリリース16

R&S®SMW-K145

注文番号 1414.6506.02

概要

5G New Radio閉ループBSテスト

R&S®SMW-K118

注文番号 1414.3465.02

概要

Verizon 5GTF信号

R&S®SMW-K55

注文番号 1413.4180.02

概要

LTEリリース8

R&S®SMW-K84

注文番号 1413.5435.02

概要

LTEリリース9

R&S®SMW-K85

注文番号 1413.5487.02

概要

LTEリリース10

R&S®SMW-K112

注文番号 1413.8505.02

概要

LTEリリース11

R&S®SMW-K113

注文番号 1414.1933.02

概要

LTEリリース12

R&S®SMW-K119

注文番号 1414.3542.02

概要

LTEリリース13/14/15

R&S®SMW-K175

注文番号 1413.3261.02

概要

次世代U-Plane

R&S®SMW-K115

注文番号 1414.2723.02

概要

セルラーIoTリリース13

R&S®SMW-K143

注文番号 1414.6064.02

概要

セルラーIoTリリース14

R&S®SMW-K146

注文番号 1414.6564.02

概要

セルラーIoTリリース15/16/17

R&S®SMW-K69

注文番号 1413.4480.02

概要

LTE閉ループBSテスト

R&S®SMW-K42

注文番号 1413.3784.02

概要

3GPP FDD

R&S®SMW-K83

注文番号 1413.4580.02

概要

3GPP FDD HSPA/HSPA+、拡張BS/MSテスト

R&S®SMW-K40

注文番号 1413.3684.02

概要

GSM/EDGE

R&S®SMW-K41

注文番号 1413.3732.02

概要

EDGE Evolution

R&S®SMW-K47

注文番号 1413.3932.02

概要

1xEV-DO Rev. A

R&S®SMW-K87

注文番号 1413.6519.02

概要

1xEV-DO Rev. B

R&S®SMW-K50

注文番号 1413.4039.02

概要

TD-SCDMA

R&S®SMW-K51

注文番号 1413.4080.02

概要

TD-SCDMA拡張BS/MSテスト

R&S®SMW-K81

注文番号 1413.4539.02

概要

ログファイル生成

R&S®SMW-K68

注文番号 1413.4439.02

概要

TETRAリリース2

R&S®SMW-K444

注文番号 1414.5022.02

概要

5G NRリリース15（WinIQSIM2™）

R&S®SMW-K471

注文番号 1413.7296.02

概要

R&S®SMW-K418

注文番号 1414.3507.02

概要

Verizon 5GTF信号（WinIQSIM2™）

R&S®SMW-K255

注文番号 1413.5235.02

概要

LTEリリース8（WinIQSIM2™）

R&S®SMW-K284

注文番号 1413.5535.02

概要

LTEリリース9（WinIQSIM2™）

R&S®SMW-K285

注文番号 1413.5587.02

概要

LTEリリース10（WinIQSIM2™）

R&S®SMW-K412

注文番号 1413.8557.02

概要

LTEリリース11（WinIQSIM2™）

R&S®SMW-K413

注文番号 1414.2030.02

概要

LTEリリース12（WinIQSIM2™）

R&S®SMW-K419

注文番号 1414.3588.02

概要

LTEリリース13/14/15（WinIQSIM2™）

R&S®SMW-K415

注文番号 1414.2769.02

概要

セルラーIoTリリース13（WinIQSIM2™）

R&S®SMW-K443

注文番号 1414.6093.02

概要

セルラーIoTリリース14（WinIQSIM2™）

R&S®SMW-K242

注文番号 1413.4839.02

概要

3GPP FDD（WinIQSIM2™）

R&S®SMW-K283

注文番号 1413.6290.02

概要

3GPP FDD HSPA/HSPA+、拡張BS/MSテスト（WinIQSIM2™）

R&S®SMW-K240

注文番号 1413.4739.02

概要

GSM/EDGE（WinIQSIM2™）

R&S®SMW-K241

注文番号 1413.4780.02

概要

EDGE Evolution（WinIQSIM2™）

R&S®SMW-K247

注文番号 1413.4980.02

概要

1xEV-DO Rev. A（WinIQSIM2™）

R&S®SMW-K287

注文番号 1413.6560.02

概要

1xEV-DO Rev. B（WinIQSIM2™）

R&S®SMW-K250

注文番号 1413.5087.02

概要

TD-SCDMA（WinIQSIM2™）

R&S®SMW-K251

注文番号 1413.5135.02

概要

TD-SCDMA拡張BS/MSテスト（WinIQSIM2™）

R&S®SMW-K446

注文番号 1414.6587.02

概要

セルラーIoTリリース15/16/17（WinIQSIM2™）

R&S®SMW-K268

注文番号 1413.5387.02

概要

TETRAリリース2（WinIQSIM2™）

無線接続

プロダクト

概要

R&S®SMW-K54

注文番号 1413.4139.02

概要

IEEE 802.11a/b/g/n/j/p

R&S®SMW-K86

注文番号 1413.5635.02

概要

IEEE 802.11ac

R&S®SMW-K142

注文番号 1414.3259.02

概要

IEEE 802.11ax

R&S®SMW-K147

注文番号 1413.6677.02

概要

IEEE 802.11be

R&S®SMW-K141

注文番号 1414.1333.02

概要

IEEE 802.11ad

R&S®SMW-K177

注文番号 1434.8191.02

概要

IEEE 802.11ay

R&S®SMW-K350

注文番号 1413.9160.02

概要

DFS信号発生（R&S®パルスシーケンサ・ソフトウェアDFS用オプション）

規格に準拠した動的周波数選択レーダープロファイル用のソフトウェアオプション。

R&S®SMW-K60

注文番号 1413.4239.02

概要

Bluetooth® EDR

R&S®SMW-K117

注文番号 1414.3336.02

概要

Bluetooth® 5.x

R&S®SMW-K178

注文番号 1434.8279.02

概要

Bluetooth® 6.0

R&S®SMW-K89

注文番号 1413.6619.02

概要

NFC A/B/F

R&S®SMW-K131

注文番号 1414.6464.02

概要

LoRa®

R&S®SMW-K114

注文番号 1414.1985.02

概要

OFDM信号発生

R&S®SMW-K180

注文番号 1434.8433.02

概要

IEEE 802.15.4 OQPSKおよび802.15.4ab (NB) にも対応

R&S®SMW-K149

注文番号 1414.6912.02

概要

HRP UWB

R&S®SMW-K254

注文番号 1413.5187.02

概要

IEEE 802.11a/b/g/n/j/p（WinIQSIM2™）

R&S®SMW-K286

注文番号 1413.5687.02

概要

IEEE 802.11ac（WinIQSIM2™）

R&S®SMW-K442

注文番号 1414.3294.02

概要

IEEE 802.11ax（WinIQSIM2™）

R&S®SMW-K447

注文番号 1413.6683.02

概要

IEEE 802.11be（WinIQSIM2™）

R&S®SMW-K441

注文番号 1414.1385.02

概要

IEEE 802.11ad（WinIQSIM2™）

R&S®SMW-K477

注文番号 1434.8210.02

概要

IEEE 802.11ay（WinIQSIM2™）

R&S®SMW-K260

注文番号 1413.5287.02

概要

Bluetooth® EDR（WinIQSIM2™）

R&S®SMW-K417

注文番号 1414.3371.02

概要

Bluetooth® 5.x（WinIQSIM2™）

R&S®SMW-K478

注文番号 1434.8291.02

概要

Bluetooth ® 6.0 (WinIQSIM2™)

R&S®SMW-K289

注文番号 1413.6654.02

概要

NFC A/B/F（WinIQSIM2™）

R&S®SMW-K431

注文番号 1414.6441.02

概要

LoRa®（WinIQSIM2™）

R&S®SMW-K480

注文番号 1434.8456.02

概要

WinIQSIM2™：IEEE 802.15.4 OQPSKおよび802.15.4ab (NB) にも対応

R&S®SMW-K449

注文番号 1414.6958.02

概要

HRP UWB（WinIQSIM2™）

R&S®SMW-K414

注文番号 3636.0434.02

概要

OFDM信号発生（WinIQSIM2™）

ナビゲーション

プロダクト

概要

R&S®SMW-K94

注文番号 1414.1485.02

概要

Glonass

G1 SPS、G2 SPSの追加

R&S®SMW-K44

注文番号 1413.3832.02

概要

GPS

L1 C/A、L2 C/A、L1P、L2Pの追加

R&S®SMW-K98

注文番号 1414.1533.02

概要

近代化GPS

L2C、L5の追加

R&S®SMW-K66

注文番号 1413.4380.02

概要

Galileo

E1 OS、E5a/E5bの追加

R&S®SMW-K97

注文番号 1414.6258.02

概要

NavIC/IRNSS、NavIC L5の追加

R&S®SMW-K107

注文番号 1414.1585.02

概要

BeiDou

B1I、B2Iの追加

R&S®SMW-K106

注文番号 1414.2923.02

概要

QZSS/SBAS

QZSS、EGNOS、WAAS、MSASおよびGAGANの追加

R&S®SMW-K108

注文番号 1414.2975.02

概要

実環境シナリオ

掩蔽、マルチパス、アンテナパターンの追加

R&S®SMW-K109

注文番号 1414.3013.02

概要

GNSSリアルタイムインタフェース（RTリモート制御）

HiL/ViL統合機能の追加

R&S®SMW-K123

注文番号 1413.3310.02

概要

最新のGLONASS

CDMA信号L1OC、L2OC、L3OCの追加

R&S®SMW-K132

注文番号 1414.6606.02

概要

近代化BeiDou

R&S®SMW-K134

注文番号 1414.6770.02

概要

デュアル周波数GNSSへのアップグレード

L1/L2、L1/L5またはL2/L5の結合シナリオの追加

R&S®SMW-K135

注文番号 1414.6793.02

概要

トリプル周波数GNSSへのアップグレード

L1/L2/L5の結合シナリオの追加

R&S®SMW-K136

注文番号 1414.6812.02

概要

GNSSチャネル6チャネル追加

測定器にGNSSチャネルを追加

R&S®SMW-K137

注文番号 1414.6835.02

概要

GNSSチャネル12チャネル追加

測定器にGNSSチャネルを追加

R&S®SMW-K138

注文番号 1414.6858.02

概要

GNSSチャネル24チャネル追加

測定器にGNSSチャネルを追加

R&S®SMW-K139

注文番号 1414.6935.02

概要

GNSSチャネル48チャネル追加

測定器にGNSSチャネルを追加

R&S®SMW-K360

注文番号 1414.2800.02

概要

ERA-GLONASSテストスイート

GOST-R-55534/33471に準拠

R&S®SMW-K361

注文番号 1414.2846.02

概要

eCallテストスイート

EU2017/79、Annex VIおよびUNECE 2016/07に準拠

R&S®SMW-K362

注文番号 1414.6406.02

概要

GNSSテストスイート

R&S®SMW-K363

注文番号 1434.8179.02

概要

カーナビゲーション・テストスイート

R&S®SMW-K244

注文番号 1413.4880.02

概要

GPS、1衛星

単一衛星波形

R&S®SMW-K298

注文番号 1414.3171.02

概要

近代化GPS、1衛星（WinIQSIM2™）

R&S®SMW-K266

注文番号 1413.7015.02

概要

Galileo、1衛星（WinIQSIM2™）

単一衛星波形

R&S®SMW-K294

注文番号 1413.7067.02

概要

Glonass、1衛星（WinIQSIM2™）

単一衛星波形

R&S®SMW-K297

注文番号 1414.6287.02

概要

NavIC/IRNSS、1衛星（WinIQSIM2）、単一衛星波形

R&S®SMW-K407

注文番号 1413.7115.02

概要

BeiDou、1衛星（WinIQSIM2™）

単一衛星波形

R&S®SMW-K432

注文番号 1414.6629.02

概要

近代化BeiDou、1衛星（WinIQSIM2™）

レーダー

プロダクト

概要

R&S®SMW-K300

注文番号 1413.8805.02

概要

パルスシーケンス設定（R&S®パルスシーケンサ・ソフトウェア用オプション）

R&S®パルスシーケンサ・ソフトウェアを使用して、外部PCでレーダー信号をシミュレートするための基本機能セット。

R&S®SMW-K301

注文番号 1413.9776.02

概要

拡張パルスシーケンス設定（R&S®パルスシーケンサ・ソフトウェア用オプション）

アンテナパターンおよびアンテナスキャンを含むエミッター／レシーバーのシミュレーション機能を追加

R&S®SMW-K302

注文番号 1413.8857.02

概要

レーダープラットフォーム（R&S®パルスシーケンサ・ソフトウェア用オプション）

複数エミッターを備えたレーダープラットフォーム用のシミュレーション機能を追加

R&S®SMW-K304

注文番号 1413.8957.02

概要

移動エミッター／レシーバー（R&S®パルスシーケンサ・ソフトウェア用オプション）

移動エミッター／レシーバーのシミュレーション機能を追加。

R&S®SMW-K306

注文番号 1413.9053.02

概要

複数エミッター（R&S®パルスシーケンサ・ソフトウェア用オプション）

インターリーブエミッター用のシミュレーション機能を追加

R&S®SMW-K308

注文番号 1414.1433.02

概要

方向探索（R&S®パルスシーケンサ・ソフトウェア用オプション）

到来角（AoA）のシミュレーション機能を追加。

R&S®SMW-K309

注文番号 1414.6706.02

概要

2Dマップのインポート（R&S®パルスシーケンサ・ソフトウェア用オプション）

2Dバックグランドマップを含むシミュレーション機能を追加

R&S®SMW-K315

注文番号 1414.6529.02

概要

パルスが重なり合う状況のシミュレーション（R&S®パルスシーケンサ・ソフトウェア用オプション）

追加のR&S®SMW-B15 ベースバンド発生器との組み合わせで、パルス欠落のない複数エミッターのシミュレーション機能を追加。（重なり合ったパルス、CW上のパルス）

R&S®SMW-K78

注文番号 1414.1833.02

概要

レーダーエコー生成

放送

プロダクト

概要

R&S®SMW-K52

注文番号 1413.6090.02

概要

DVB-H/DVB-T

R&S®SMW-K252

注文番号 1413.6190.02

概要

DVB-H（WinIQSIM2™）

R&S®SMW-K253

注文番号 1413.6248.02

概要

DAB/T-DMB（WinIQSIM2™）

SatCom

プロダクト

概要

R&S®SMW-K116

注文番号 1414.2630.02

概要

DVB-S2/DVB-S2X

R&S®SMW-K176

注文番号 1413.8686.02

概要

DVB-S2X Annex E

R&S®SMW-K183

注文番号 1434.9100.02

概要

DVB-S2/S2X Annex-M

R&S®SMW-K169

注文番号 1413.8711.02

概要

DVB-RCS2

R&S®SMW-K130

注文番号 1414.3788.02

概要

OneWebユーザー定義信号発生

R&S®SMW-K416

注文番号 1414.2681.02

概要

DVB-S2/DVB-S2X（WinIQSIM2™）

R&S®SMW-K476

注文番号 1413.9076.02

概要

DVB-S2X Annex E（WinIQSIM2™）

R&S®SMW-K483

注文番号 1434.9123.02

概要

DVB-S2/S2X Annex-M（WinIQSIM2™）

R&S®SMW-K469

注文番号 1413.9130.02

概要

DVB-RCS2 (WinIQSIM2™)

R&S®SMW-K430

注文番号 1414.3820.02

概要

OneWebユーザー定義信号発生（WinIQSIM2™）

R&S®SMW-K355

注文番号 1414.3742.02

概要

OneWeb基準信号

波形パッケージ

プロダクト

概要

R&S®SMW-K200

注文番号 1414.6870.71

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の1波形

R&S®SMW-K200

注文番号 1414.6870.72

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の5波形

R&S®SMW-K200

注文番号 1414.6870.75

概要

R&S®WinIQSIM2™、R&S®パルスシーケンサ、R&S®パルスシーケンサ（DFS）からの信号の50波形

マルチキャリアCWおよびノイズ

プロダクト

概要

R&S®SMW-K61

注文番号 1413.4280.02

概要

マルチキャリアCW信号発生

R&S®SMW-K62

注文番号 1413.3484.02

概要

相加性白色ガウシアン雑音（AWGN）

R&S®SMW-K261

注文番号 1413.5335.02

概要

マルチキャリアCW信号発生（WinIQSIM2™）

R&S®SMW-K262

注文番号 1413.6460.02

概要

相加性白色ガウシアン雑音（AWGN）（WinIQSIM2™）

R&S®SMW-K810

注文番号 1414.6341.02

概要

ノイズ発生の拡張、位相雑音、パルス雑音、R&S®SMW-K62が必要（ソフトウェアライセンス）

R&S®SMW-K811

注文番号 1414.6364.02

概要

ノイズパワー比測定用のノッチフィルター処理済み信号、R&S®SMW-B9/B10が必要（ソフトウェアライセンス）

その他

プロダクト

概要

R&S®SMW-K542

注文番号 1413.9876.02

概要

ベースバンド出力掃引

補足事項

プロダクト

概要

R&S®SMW-B93

注文番号 1414.1885.02

概要

フラッシュ・メモリ・ドライブ

R&S®ZZA-KN4

注文番号 1175.3033.00

概要

19インチのラックアダプター（高さ4 RUの19インチハウジングを標準の19インチラックに収容）

R&S®TS-USB1

注文番号 6124.2531.00

概要

RS-232リモート制御用USBシリアルアダプター

R&S®DIGIQ-HS

注文番号 3641.2948.03

概要

HSデジタルI/Qインタフェース用ケーブル、3 m

R&S®SMW-K980

注文番号 1414.6893.02

概要

HUMS

正常性／使用率モニタリングサービス

ドキュメント

プロダクト

概要

R&S®DCV-2

注文番号 0240.2193.09

概要

校正値ドキュメント

ベースユニット・オプション

プロダクト

概要

R&S®SMW-B94L

注文番号 1438.8150.02

概要

関連ビデオ

01:43

Customized 5G signals for FR3 and NTN testing

Learn about typical production measuerments for FR1 base station and small cell testing.

3月 13, 2025

01:32

Towards 6G: Digital Twins for AI-RAN

In this demo, we collaborated with NVIDIA to showcase how ray tracing can be utilized to create realistic radio propagation environment conditions and how to transfer the generated wireless channel data for reproduction in lab testing.

3月 10, 2025

01:50

R&S®FC330ST/SR: Push the boundaries in the H band

Ready to push boundaries in the H band? Discover how you can extend the frequency range of your signal and spectrum analyzers to 220-330 GHz with Rohde & Schwarz.

12月 04, 2024

02:20

The art of signal generation

10月 11, 2024

#Think Six -Which new spectrum for 6G? A practical review

07:23

#ThinkSix -6G向けの新しい周波数域に関する実践的なレビュー

このビデオでは、利用可能な周波数帯域免許と実験免許に対するニーズに基づいて、6Gの基礎研究の対象としてDバンド（110～170 GHz）およびGバンド（140～220 GHz）の周波数が有望である理由について説明します。

1月 20, 2023

04:51

#ThinkSix - Channel measurements in the D-band

High frequencies completely new to mobile radio mean that researching channel characteristics to determine the effects on transmitted signals of propogation delays resulting from reflection, and losses due to scattering, are a major requirement for 6G research. In this video we demonstrate a test setup for channel sounding in the D-band.

12月 15, 2022

04:43

Easy and optimized EVM measurement of 5G NR signals

EVM is an important figure of merit when testing DUTs. Customers expect test equipment to deliver excellent EVM performance out of the box, without the need for extensive configuration and calibration procedures.

9月 13, 2022

09:20

1000BASE-T1 相互運用性テスト

このビデオでは、1000BASE-T1を使用するOPEN Alliance TC12の相互運用性テストの信号品質インジケーター（SQI）テスト要件の実行方法を紹介します。

12月 22, 2021

より詳しく

リクエスト情報

ご質問や詳細な情報のご要望などがございましたら、こちらのフォームよりお気軽にお問い合わせください。担当者よりご連絡させていただきます。

名

姓

メールアドレス

会社／組織名

国

電話番号（例：+1 400 123 5678）

郵便番号

市区町村

お問い合わせ内容

Email confirmation (optional)

お問い合わせ内容が送信されました。後ほどご連絡致します。

An error is occurred, please try it again later.

一般および法的情報

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

You may use the electronic signature via DocuSign to submit your information to enroll with the Rohde & Schwarz Customer Delegated Administration program. DocuSign processes the information provided according to their . The minimum system requirements for using the DocuSign system may change over time. The current system requirements are found

抽選キャンペーン「10 YEARS ROHDE & SCHWARZ OSCILLOSCOPES」に関する利用条件

1. 抽選キャンペーン「10 YEARS ROHDE & SCHWARZ OSCILLOSCOPES」（以降、「抽選」と呼びます）は、Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0（以降、「R&S」と呼びます）によって主催されます。

2. すべての参加者は、2020年1月1日から2020年12月31日までの期間中に、参加者の氏名、会社名、ビジネス用メールアドレスを入力することで抽選への参加登録を行えます。

3. 参加は無料です。商品またはサービスの購入経験の有無は問いません。

4. 抽選は法人のみを対象としており、賞品獲得者は法人に限られます。個人の場合、自分の名前と自分のアカウントによる参加は認められませんが、法人の名前で、その法人の代理として参加フォームを提出することにより、法人の代表として参加することが可能です。

5. 賞品として、2020年1月1日から2020年12月31日までの期間内に、R&S®RTB2000 10台のうちの1台を獲得できます。

賞品：R&S®RTB2000 デジタル・オシロスコープ

6. 抽選は、ローデ・シュワルツ本社、Muehldorstrasse 15, 81671 Munichで行われます。賞品獲得者には、5営業日以内にメールでお知らせいたします。

7. 法人の正式な代表者が、賞品受け取りの意向をローデ・シュワルツに通知するものとします。受け取り辞退が発生した場合、または2週間以内に返事がない場合は、新たな賞品獲得者が抽選によって選ばれます。4週間以内に賞品獲得者を決定できない場合、抽選は終了し、賞品は没収となります。

8. R&Sの従業員とその家族、および抽選処理の関係者とその家族は、参加フォームへの記入対象から除外されます。

9. 賞品の現金同等物または交換は許可されていません。賞品は譲渡できません。参加者の国で課されるすべての税金、徴収金、関税、手数料、およびその他の料金は、参加者が負担するものとします。

10. 個人データは、本抽選キャンペーンの目的でのみ処理され、別段の合意がない限り、抽選から4週間後に削除されます。

11. これらの利用条件に従わない参加者は、R&Sにより本コンペティションへの参加資格を剥奪される場合があります。その場合、賞品を遡って撤回することもできます。これらの利用条件に違反したために賞品が遡及的に取り下げられた場合、賞品はそれぞれの参加者の負担で「1.」に記載されているR&Sの住所に返送されるものとし、抽選で新たな賞品獲得者が選ばれることになります。

12. 参加者は本抽選の賞品を請求することはできず、この点に関して法的手段を講じることは許可されません。

13. 抽選およびR&Sとそれぞれの参加者との間に発生するいかなる契約上の関係も、法の抵触に頼ることなく、ドイツ法に準拠し、同法に従って解釈されるものとします。本競争への参加により直接的または間接的に生じた紛争については、ドイツのミュンヘンの裁判所が専属管轄権を有するものとします。

* “fast delivery” inside 7 working days applies to the Rohde & Schwarz in-house procedures from order processing through to available ex-factory to ship.

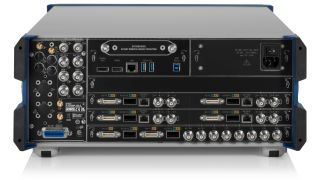

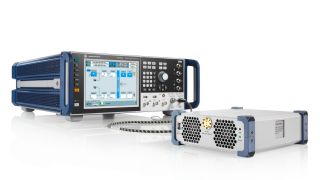

R&S®SMW200A ベクトル信号発生器

高度な信号発生技術

最高の性能および優れた柔軟性

特長と利点

最大67 GHzのベクトル信号発生器

優れた位相雑音性能

2 GHzの帯域幅、優れた変調特性

MIMO/統合フェージング搭載

独自の便利な機能

アプリケーション

利用可能なオプション

関連ダウンロード

R&S®WinIQSIM2™

R&S®SMA100B
