Millimeterwellenmessungen

Ihre Anforderung

Frequenzbänder im Millimeterwellen- und Terahertz-Bereich werden in vielen Anwendungen in den Bereichen Mobilfunk, Automotive, Sicherheit, Halbleiter und Grundlagenforschung genutzt. Automotive-Radare bei 77 GHz/79 GHz, Mobilfunk in den 6G-Frequenzbändern, Radare und Sensoren bis 100 GHz und darüber hinaus erfordern die Charakterisierung aktiver und passiver Komponenten wie Filter, Verstärker, Mischer und Antennen. Für viele Anwendungen, insbesondere die On-Wafer-Bauteilcharakterisierung und Antennenmessungen, werden Frequenzkonverter mit hoher Ausgangsleistung benötigt.

Lösung von Rohde & Schwarz

Die Frequenzkonverter von Rohde & Schwarz vereinen hohe Ausgangsleistung mit einem hervorragenden Dynamikbereich. Sie können zur Charakterisierung aktiver und passiver Prüflinge eingesetzt werden.

Die Option R&S®ZNA-B8 Millimeterwellenkonverter-LO macht das interne LO-Signal des Analysators auf der Rückseite verfügbar.

• Das Signal von der internen Standard-LO-Quelle, zugänglich über den LO-Ausgang auf der Rückseite, liefert bis zu +25 dBm Ausgangsleistung für den Konverter-LO.
• Die Konfiguration des R&S®ZNA-B8 Ausgangs zur Verwendung mit Millimeterwellenkonvertern erfordert die R&S®ZNA-K8 Option (Millimeterwellenkonverter-Unterstützung).
• Mit installierter Option R&S®ZNA-B26 ZF-Direktzugriff werden die Mess- und Referenzsignale der Konverter direkt in den ZF-Pfad des Analysators eingespeist. Alternativ kann die Option R&S®ZNAxx-B16 Direktzugriff auf Quelle und Empfänger genutzt werden.

Besonderheiten der R&S®ZVA-Zxxx und R&S®ZCxxx Millimeterwellenkonverter

• Hohe Ausgangsleistung und große Dynamik
• Einfache Konfiguration über übersichtlichen Dialog
• Menübasierte Auswahl von R&S®ZVA-Zxxx Konvertern; automatische Erkennung von R&S®ZCxxx Konvertern
• Der rückseitige LO-Ausgang bis +25 dBm (mit der Option R&S®ZNA-B8 Millimeterwellenkonverter-LO) versorgt Konverter zuverlässig mit der gewünschten LO-Leistung – selbst bei langen Kabeln und LO-Splittern

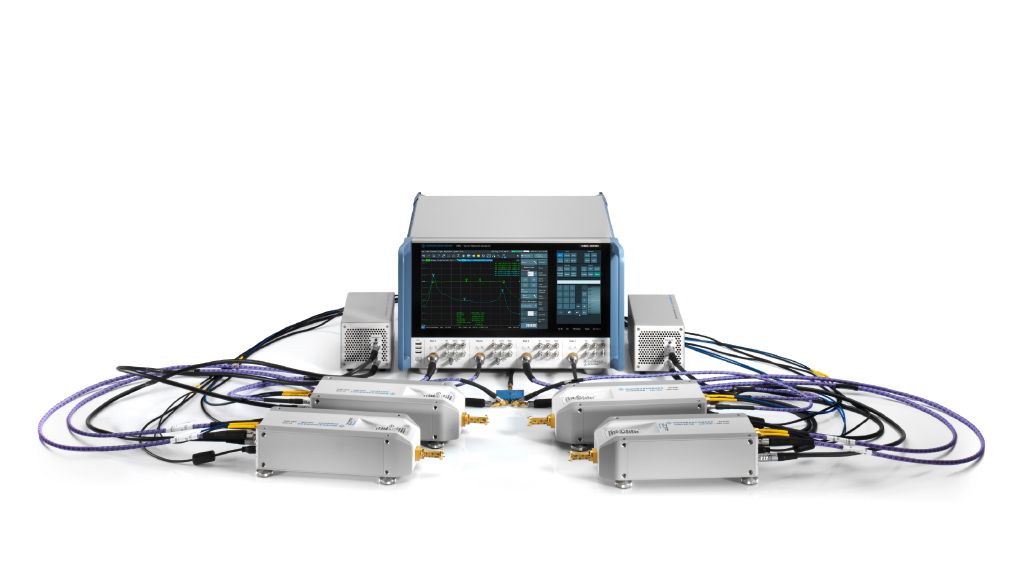

• Mehrtormessungen mit bis zu vier Konvertern ohne externe Quelle oder Adapterbox
• Variable Ausgangsleistung (manuelle Einstellung mit Schraube und/oder Steuerung der Ausgangsleistung durch Variation der Eingangsleistung)
• Verstärkercharakterisierung, Pegel-Sweeps, Kompressionspunktmessungen
• Intermodulationsmessungen
• R&S®ZNA-K1 Spektrumanalyse-Unterstützung im Millimeterwellenbereich
• Phasenkohärenzstimulation
• Konfiguration frequenzumsetzender Messungen
• Konverter mit unterschiedlichen Frequenzbereichen können verwendet werden
• Automatische Pegelregelung (ALC) im Millimeterwellenbereich nutzbar
• Absolute Pegelkalibrierung mit Leistungsmessköpfen von Rohde & Schwarz und Erickson (PM5/PM5B)
• Hohe Zeit- und Temperaturstabilität
• Integration in (aktive) Load-Pull-Testsysteme von Focus Microwaves und Maury Microwave
• Hohlleiter-Kalibrierungskits (mit oder ohne Gleitlast) für alle Frequenzbänder der Konverter
• Unterstützt durch Millimeterwellen-Materialtestsysteme von SWISSto12
