主な特長

  • DDR5/LPDDR5、DDR4/LPDDR4、およびDDR3/DDR3L/LPDDR3用自動コンプライアンステスト・ソリューション
  • ウィザードによる手順のガイダンス
  • わかりやすい包括的なテストレポート
  • データアイ表示によるシグナルインテグリティーのデバッグ
  • リードサイクルとライトサイクルのデコード
  • Multi-domain icon
見積りを取得する

概要

R&S®RTP-K95、R&S®RTP-K94、R&S®RTP-K93、およびR&S®RTP/RTO-K91 オプションは、DDR5/LPDDR5、DDR4/LPDDR4、およびDDR3/DDR3L/LPDDR3インタフェースのシグナルインテグリティーのデバッグと自動コンプライアンステストをサポートします。テストウィザードのガイドは、ステップごとの手順を図で示して、コンプライアンステストの進め方を案内します。テスト結果は、ドキュメントとして設定可能なテストレポートにまとめられます。また、このオプションは、統合されたアイダイアグラム機能とリード／ライトサイクルのデコードにより、シグナルインテグリティーのデバッグをサポートします。

クイックリンク

特長と利点

ガイド付きステップ

使いやすい自動コンプライアンステスト・ソリューション

自動コンプライアンステストはR&S®ScopeSuite内で実行されます。画像を使用した詳細な指示により、オシロスコープとプローブを被試験デバイスに容易に接続できます。

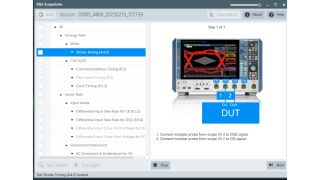

ステップバイステップによる指示
ライトボックスを開く

ステップバイステップによる指示

ステップバイステップによる指示
ステップバイステップによる指示

レポート作成

コンプライアンステスト結果のドキュメント化

テスト結果は、R&S®ScopeSuiteによって作成されたレポートにすべて文書化されています。ユーザーの好みに応じて、数値結果データやオシロスコープのスクリーンショットをテストレポートに含めることができます。レポートは、PDF、DOC、HTMLで入手できます。

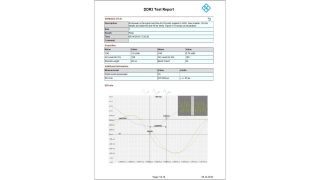

すべてのテストの詳細なドキュメント。
ライトボックスを開く

すべてのテストの詳細なドキュメント。

すべてのテストの詳細なドキュメント。
すべてのテストの詳細なドキュメント。

データアイ

アイテストによるシグナルインテグリティーのデバッグ

アイダイアグラムは、シグナルインテグリティーの問題を検証するための強力なツールです。内蔵のDDRアイ機能を使用すると、データアイを短時間で作成して、マスクテストやアイ測定を適用することで、詳細な解析を実行できます。

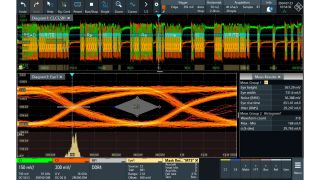

DDR3のマスクテストおよびアイ測定
ライトボックスを開く

DDR3のマスクテストおよびアイ測定

DDR3のマスクテストおよびアイ測定
DDR3のマスクテストおよびアイ測定

リード／ライトのデコード

リードサイクルとライトサイクルの分離

K91オプションでは、DDR3データストリームをデコードすることもできます。リードサイクルとライトサイクルを明確に判別できます。この情報を使用して、リードサイクルまたはライトサイクルのデータアイを解析できます。

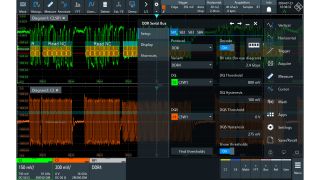

DDR3リード／ライトデコードのセットアップダイアログ
ライトボックスを開く

DDR3リード／ライトデコードのセットアップダイアログ

DDR3リード／ライトデコードのセットアップダイアログ
DDR3リード／ライトデコードのセットアップダイアログ

Zone Trigger

Focus your analysis

Use the Zone trigger to mark areas on the diagram that have to be passed or not, in order to trigger. This powerful feature is useful for focusing the acquisition on dedicated Read or Write cycles or to investigate detailed device characteristics and detect signal faults.

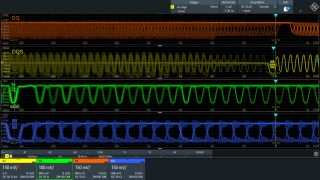

Use Zone trigger to verify Write CL on DDR5 between DQS and CA4 signal
ライトボックスを開く

Use Zone trigger to verify Write CL on DDR5 between DQS and CA4 signal

Use Zone trigger to verify Write CL on DDR5 between DQS and CA4 signal
Use Zone trigger to verify Write CL on DDR5 between DQS and CA4 signal

利用可能なモデル

High performance oscilloscope - DDR3 Signal integrity debugging
リアルタイム・ディエンベディングの効果

アプリケーションビデオ

DDR3のシグナルインテグリティーのデバッグ

このビデオでは、アイダイアグラム機能とリード／ライトデコードについて説明します。
