R&S®MXO 4 オシロスコープ

解析を加速する新世代オシロスコープ

R&S®MXO 4 オシロスコープ
R&S®MXO4 オシロスコープ、正面図
R&S®MXO4 オシロスコープ、正面図
ライトボックスを開く
R&S®MXO 4 オシロスコープ

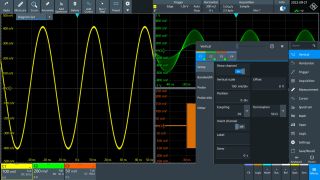

R&S®MXO4 オシロスコープ、アプリケーションイメージ
R&S®MXO4 オシロスコープ、アプリケーションイメージ
ライトボックスを開く
R&S®MXO 4 オシロスコープ
R&S®MXO4 オシロスコープ、アプリケーションイメージ
R&S®MXO4 オシロスコープ、アプリケーションイメージ
ライトボックスを開く
R&S®MXO 4 オシロスコープ
R&S®MXO4 オシロスコープ
ライトボックスを開く
R&S®MXO 4 オシロスコープ
R&S®MXO 4 オシロスコープ
ライトボックスを開く
R&S®MXO4 オシロスコープ、正面図 R&S®MXO4 オシロスコープ、アプリケーションイメージ R&S®MXO4 オシロスコープ、アプリケーションイメージ R&S®MXO4 オシロスコープ R&S®MXO 4 オシロスコープ

主な特長

  • 帯域幅：200 MHz～1.5 GHz
  • 450万波形／秒を上回る更新速度と、最大4つのスペクトラムで45,000 FFT/sという業界最速のスペクトラム収集レートを達成した業界初のオシロスコープ
  • 業界最先端のシステムアーキテクチャー：18ビットの垂直軸分解能/12ビットADC、10ビットENOB
  • アナログ、スペクトラム、演算でのゾーントリガ
  • 最大のクラス標準メモリ：400Mポイント

開始価格 JPY 1,610,000

構成と見積もり

新世代テクノロジー

R&S®MXO 4シリーズは、性能と価値の両面に優れた初の新世代オシロスコープです。このシリーズのオシロスコープは、10年に一度とも言われる画期的な技術革新によって、深い洞察がすばやく得られる解析の加速を実現しています。

450万波形／秒という業界最速のリアルタイム更新レートを備えているため、エンジニアは、他の測定器では表示できない発生頻度の低いイベントを確認することができます。R&S®MXO 4シリーズは12ビットADCを用いることで、すべてのサンプリングレートで従来の8ビットオシロスコープの16倍の分解能を実現し、一切の妥協のない非常に正確な測定を行うことができます。4つのチャネルすべてに搭載されている標準の400 Mポイント捕捉メモリと、オプションの800 Mポイントのインターリーブメモリにより、同等の測定器と比較して最大100倍の標準メモリを利用できます。

R&S®MXO 4シリーズ オシロスコープは、同等クラスの製品と比較して一線を画しており、13.3インチのフルHD静電容量式タッチスクリーンと直観的なユーザーインタフェースを備え、15分もあれば操作を容易に習得できます。


クイックリンク

特長と利点

信号の異常を短時間で発見

… 比類なき更新レートを実現


  • ＞450万波形／秒。
  • 最大90 %のリアルタイム信号捕捉
  • 自動測定、マスク、FFT、またはカーソル測定により、高速な性能を実現
  • 散発的な信号異常をすばやく確実に検出

通常の更新レート（左）対450万波形／秒の更新レート（右）
ライトボックスを開く

通常の更新レート（左）対450万波形／秒の更新レート（右）

通常の更新レート（左）対450万波形／秒の更新レート（右）
通常の更新レート（左）対450万波形／秒の更新レート（右）

信号の正確な表示

…最小の測定ノイズと最高の垂直軸分解能を両立


  • すべてのサンプリングレートで12ビットADC垂直軸分解能を妥協なしで実現
  • 18ビットアーキテクチャー（HDモード）
  • フル帯域幅にて垂直軸スケールを500 μV/divまで縮小可能
  • 業界最大のオフセット範囲を使用可能：±5 V（500 μV/div）

通常の垂直軸分解能（左）対18ビット分解能HDモード（右）
ライトボックスを開く

通常の垂直軸分解能（左）対18ビット分解能HDモード（右）

通常の垂直軸分解能（左）対18ビット分解能HDモード（右）
通常の垂直軸分解能（左）対18ビット分解能HDモード（右）

長時間の捕捉

… 大容量標準メモリ搭載


  • 1チャネル当たり400 Mポイントという業界最大の大容量メモリを搭載
  • 10,000セグメントの標準セグメントメモリ
  • 10,000回の収集が可能な標準ヒストリーモード

長い捕捉ウィンドウでの低速（左）対高速（右）サンプリングレート
ライトボックスを開く

長い捕捉ウィンドウでの低速（左）対高速（右）サンプリングレート

長い捕捉ウィンドウでの低速（左）対高速（右）サンプリングレート
長い捕捉ウィンドウでの低速（左）対高速（右）サンプリングレート

イベントの分離

… 高精度デジタルトリガ機能搭載


  • 業界最高の感度を備えたトリガ：垂直軸1/10,000 div
  • クラス最高のトリガジッタ：わずか1 ps
  • 業界最速のトリガ再アーミング時間：21 ns
  • 調整可能なデジタルトリガフィルターおよびヒステリシス
  • アナログ波形、スペクトラム波形、演算波形に対するゾーントリガ

デジタルトリガとHDモードを用いた柔軟なトリガ機能
ライトボックスを開く

デジタルトリガとHDモードを用いた柔軟なトリガ機能

デジタルトリガとHDモードを用いた柔軟なトリガ機能
デジタルトリガとHDモードを用いた柔軟なトリガ機能

優れたユーザー体感

… タッチ用にデザインされた高度なユーザビリティー


  • 使用頻度の高いツールおよびメニュー設定への高速アクセス
  • ドラッグ・アンド・ドロップにより個々の波形レイアウトが可能なR&S®SmartGrid
  • 重要なパラメータ値を変更する際のタッチ感度が向上
  • 新しいサーチメニューにより、目的の機能を短時間で検出可能
  • いつでもどこでも必要なときにリモート制御アクセスを利用可能

15分で習得、優れたタッチ操作性、直観的なナビゲーション
ライトボックスを開く

15分で習得、優れたタッチ操作性、直観的なナビゲーション

15分で習得、優れたタッチ操作性、直観的なナビゲーション
15分で習得、優れたタッチ操作性、直観的なナビゲーション

高度なスペクトラム解析

… 専用のRFコントロールを使用

  • 最大45,000 FFT/sのRF解析で測定値を理解
  • ありのままのRF特性で優れたスペクトラム性能を実現
  • 専用のRFコントロールでセットアップと解析が容易に
  • 時間相関のスペクトラム表示とタイムドメイン表示に独立したコントロールを提供
  • ピークリスト、最大／最小ホールドなどを自動測定

優れたRF測定機能
ライトボックスを開く

優れたRF測定機能

優れたRF測定機能
優れたRF測定機能

利用可能なモデル

利用可能なオプション
