R&S®MXO 5 オシロスコープ

新世代オシロスコープ：新たな挑戦に向けた 進化

R&S®MXO 5 オシロスコープ
R&S®MXO 5 オシロスコープ、正面下部
R&S®MXO 5 オシロスコープ、正面下部
ライトボックスを開く
R&S®MXO 5 オシロスコープ
R&S®MXO 5 オシロスコープ、正面下部
R&S®MXO 5 オシロスコープ、正面下部
ライトボックスを開く
R&S®MXO 5 オシロスコープ
R&S®MXO 5 オシロスコープ、側面図
R&S®MXO 5 オシロスコープ、側面図
ライトボックスを開く
R&S®MXO 5 オシロスコープ

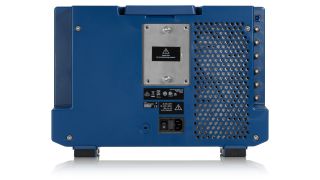

R&S®MXO 5 オシロスコープ、背面下部
R&S®MXO 5 オシロスコープ、背面下部
ライトボックスを開く
R&S®MXO 5 オシロスコープ
R&S®MXO 5 オシロスコープ、側面図
R&S®MXO 5 オシロスコープ、側面図
ライトボックスを開く
R&S®MXO 5 オシロスコープ
R&S®MXO 5 オシロスコープ
ライトボックスを開く
R&S®MXO 5 オシロスコープ、正面下部 R&S®MXO 5 オシロスコープ、正面下部 R&S®MXO 5 オシロスコープ、側面図 R&S®MXO 5 オシロスコープ、背面下部 R&S®MXO 5 オシロスコープ、側面図 R&S®MXO 5 オシロスコープ

主な特長

  • 帯域幅：4チャネル：350 MHz～2 GHz | 8チャネル：100 MHz～2 GHz
  • 450万波形／秒を上回る更新速度と45,000 FFT/sを上回るスペクトラムを達成した業界最速のオシロスコープ
  • 業界最先端のアーキテクチャー：18ビットの垂直軸分解能／12ビットADCおよび10ビットENOB
  • アナログ、スペクトラム、演算でのゾーントリガ
  • 最大のクラス標準メモリ：500Mポイント

開始価格 JPY 3,552,000

構成と見積もり

新世代オシロスコープ：新たな挑戦に向けた 進化

R&S®MXO 5シリーズは革新的なオシロスコープテクノロジーにより、電子システムの解析とテストを加速します。
R&S®MXO 5シリーズの4チャネルモデルおよび8チャネルモデルの仕様は、最先端のテクノロジーにおいて業界をリードしており、迅速かつ正確な結果を提供します。オシロスコープの高度なカスタムテクノロジーと革新的な機能は、回路動作の解析に不可欠です。 特長的な15.6インチのフルHD静電容量式タッチスクリーンを搭載しながら、わずかに聞こえる程度の動作ノイズを実現することで、R&S®MXO 5シリーズは最高の性能と最小の消費電力を実現しています。

クイックリンク

特長と利点

全体像の把握

… さらに進化した解析の加速

  • 450万回／秒以上の収集を実現した業界初の8チャネルオシロスコープ
  • 複数チャネルにわたって1,800万波形／秒を達成した業界初の8チャネルオシロスコープ
  • 最大90 %のリアルタイム信号捕捉
  • 4つのFFTスペクトラム解析を同時に実行

全8チャネルを使用した詳細な解析が可能
ライトボックスを開く

全8チャネルを使用した詳細な解析が可能

全8チャネルを使用した詳細な解析が可能
全8チャネルを使用した詳細な解析が可能

信号の正確な表示

…最大8チャネルで最小ノイズと最高の垂直分解能を実現


  • 妥協なしの12ビットADCにより、すべてのサンプリングレートで最高の垂直分解能を
    実現
  • 18ビットアーキテクチャー（HDモード）
  •  130 μVの最小ノイズ（1 mV/div、2 GHzの全帯域幅）
  • フル帯域幅で、最小500 μV/divの垂直軸スケールと最大5 Vのオフセットレンジを利用可能

通常の垂直軸分解能（左）対18ビットのHDモード（右）
ライトボックスを開く

通常の垂直軸分解能（左）対18ビットのHDモード（右）

通常の垂直軸分解能（左）対18ビットのHDモード（右）
通常の垂直軸分解能（左）対18ビットのHDモード（右）

さらに長い時間の捕捉

… 大容量標準メモリ搭載


  • 1チャネル当たり500 Mポイントという業界最大の大容量メモリを搭載
  • 10,000セグメントの標準セグメントメモリ
  • 10,000回の収集が可能な標準ヒストリーモード
  • オプションにより1チャネル当たり1 Gポイントにメモリ拡張して100万のセグメント／メモリ収集が可能

フルメモリで合計1秒を捕捉可能
ライトボックスを開く

フルメモリで合計1秒を捕捉可能

フルメモリで合計1秒を捕捉可能
フルメモリで合計1秒を捕捉可能

微小信号を確実にトリガ

… 高精度デジタルトリガ機能搭載

  • 最小垂直軸0.0001 divのトリガ感度を実現した業界初の8チャネル
    オシロスコープ
  • トリガヒステリシスを調整できる業界初の8チャネルオシロスコープ
  • 業界最速のトリガ再アーミング時間：21 ns
  • アナログ、スペクトラム、演算でのゾーントリガ
  • クラス最高のトリガジッタ：わずか1 ps

HDデジタルトリガを用いた柔軟なトリガ機能
ライトボックスを開く

HDデジタルトリガを用いた柔軟なトリガ機能

HDデジタルトリガを用いた柔軟なトリガ機能
HDデジタルトリガを用いた柔軟なトリガ機能

進化したマルチスペクトラム解析

… さらなる機能の追加

  • 4つのスペクトラム表示と独立した時間／周波数コントロールが可能な業界初の8チャネルオシロスコープ
  • 45,000 FFT/sを実現した業界初の8チャネルオシロスコープ
  • RF表示とタイムドメイン表示に独立したコントロールを提供
  • 各R&S®MXO 5シリーズは、業界最高のスペクトラム解析機能とゾーントリガを標準搭載しています。

最大4つのスペクトラムを同時に表示
ライトボックスを開く

最大4つのスペクトラムを同時に表示

最大4つのスペクトラムを同時に表示
最大4つのスペクトラムを同時に表示

利用可能なモデル

利用可能なオプション
