R&S®MXO 5C オシロスコープ

コンパクトな形状の次世代オシロスコープ

R&S®MXO 5C オシロスコープ

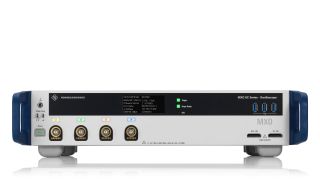

R&S®MXO 5C オシロスコープ、正面下部
R&S®MXO 5C オシロスコープ、正面下部
詳細を表示する
R&S®MXO 5C オシロスコープ

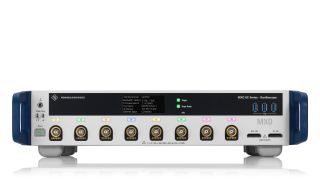

R&S®MXO 5C オシロスコープ、正面下部
R&S®MXO 5C オシロスコープ、正面下部
詳細を表示する
R&S®MXO 5C オシロスコープ

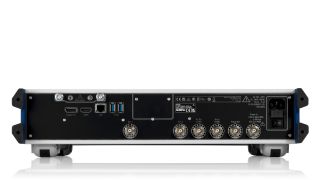

R&S®MXO 5C オシロスコープ、背面下部
R&S®MXO 5C オシロスコープ、背面下部
詳細を表示する
R&S®MXO 5C オシロスコープ
R&S®MXO 5C オシロスコープ、ヒーロー画像
R&S®MXO 5C オシロスコープ、ヒーロー画像
詳細を表示する
R&S®MXO 5C オシロスコープ
R&S®MXO 5C オシロスコープ、アプリケーションイメージ
R&S®MXO 5C オシロスコープ、アプリケーションイメージ
詳細を表示する
R&S®MXO 5C オシロスコープ
R&S®MXO 5C オシロスコープ、アプリケーションイメージ
R&S®MXO 5C オシロスコープ、アプリケーションイメージ
詳細を表示する

主な特長

  • 帯域幅：4チャネル：350 MHz～2 GHz | 8チャネル：100 MHz～2 GHz
  • 高さ2Uなのでラックアプリケーションに最適
  • 内蔵のe-inkディスプレイに表示される測定器のIPやステータスなどの主な情報により迅速なセットアップが可能
  • アナログ、スペクトラム、演算でのゾーントリガ
  • MXO5シリーズ オシロスコープと同等の優れた仕様：
    - 業界最速のオシロスコープ：450万波形／秒
    - 業界最先端のシステムアーキテクチャー：12ビットADC、18ビットHDモード、10ビットENOB
    - クラス最大の標準メモリ：500 Mポイント
    - 業界最先端のスペクトラム収集レート：45,000 FFT/s、最大4つのスペクトラム

開始価格 JPY 3,233,000

見積りを取得する 製品の構成

コンパクトな形状の次世代オシロスコープ

R&S®MXO 5Cシリーズは、R&S®MXO 5シリーズ オシロスコープと同じ機能ブロックを使用して、同様の優れた仕様をコンパクトな形状で設計して実現しています。R&S®MXO 5C 4チャネルモデルと8チャネルモデルでは、100 MHzから最大2 GHzの帯域幅を選択可能で、優れた時間測定と周波数測定が可能です。 R&S®MXO 5Cシリーズは2Uの高さで必要な高チャネル密度を実現します。他のテスト機器と一緒にラックに設置でき、ベンチアプリケーションとして使用すれば上下のスペースを有効に使用することができます。低消費電力のペーパーライクE Inkディスプレイに、接続ステータスなどの主な情報が表示されます。オシロスコープは、内蔵のウェブブラウザーおよび仮想フロントパネルにより、LANを介してリモート制御できます。

クイックリンク

特長と利点

MXO 5シリーズと同等の優れた仕様を利用可能

コンパクトな形状


  • 450万回を超える収集と最大90 %のリアルタイム信号捕捉を実現する8チャネルオシロスコープ
  • 最高の確度：12ビットADC／18ビットHD分解能
  • 大容量メモリ捕捉：500 Mポイント／チャネル
  • 最高の感度：高度なデジタルトリガ

R&S®MXO 5Cシリーズ：R&S®MXO 5シリーズと同等の優れた仕様を備えたコンパクトなオシロスコープ
詳細を表示する

R&S®MXO 5Cシリーズ：R&S®MXO 5シリーズと同等の優れた仕様を備えたコンパクトなオシロスコープ

R&S®MXO 5Cシリーズ：R&S®MXO 5シリーズと同等の優れた仕様を備えたコンパクトなオシロスコープ
R&S®MXO 5Cシリーズ：R&S®MXO 5シリーズと同等の優れた仕様を備えたコンパクトなオシロスコープ

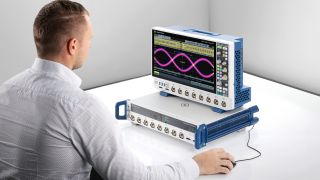

ラッキングにも積み重ねにも最適

コンパクトな形状の利点


  • 2RUの高さで4チャネルまたは8チャネルを同時に使用可能
  • 上下のスペースが必要なベンチアプリケーションに最適
  • 追加のMXO 5またはMXO 5Cシリーズを積み重ねて最大16チャネルを利用可能

ラックに最適な高さ2Uのオシロスコープ
詳細を表示する

ラックに最適な高さ2Uのオシロスコープ

ラックに最適な高さ2Uのオシロスコープ
ラックに最適な高さ2Uのオシロスコープ

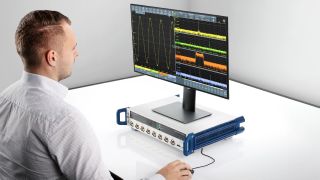

信号は、選択に応じて、大型ディスプレイ、

またはタッチスクリーンで表示できます。


  • フルHD対応ディスプレイの追加により、表示領域を拡大可能
  • 標準HDMIまたはDisplayPortによる接続
  • タッチ機能を備えたUSBベースのディスプレイを選択すれば、MXO 5シリーズ オシロスコープの画面と同様に使用可能

タッチスクリーンへの接続が可能
詳細を表示する

タッチスクリーンへの接続が可能

タッチスクリーンへの接続が可能
タッチスクリーンへの接続が可能

オシロスコープへのリモートアクセスが容易

どこからでも操作可能


  • 内蔵のウェブブラウザーおよび仮想フロントパネルによりLANを介して接続可能
  • 仮想フロントパネルのディスプレイには、仮想的なMXO5ダイヤル／ボタンがあります。
  • SCPIコマンド、波形、および保存セットファイルは、MXO 4/MXO 5シリーズと完全互換です。

どこからでもオシロスコープを利用可能
詳細を表示する

どこからでもオシロスコープを利用可能

どこからでもオシロスコープを利用可能
どこからでもオシロスコープを利用可能

利用可能なモデル

利用可能なオプション

Related videos

Zone Trigger on Math

01:25

Zone Trigger on Math

Use zone trigger to define trigger events graphically, also on your math signals. See how you can use this standard and unique capability on MXO oscilloscopes to trigger on specific events on your math signal.

11月 25, 2024

Zone trigger with R&S®MXO 4 Oscilloscope

01:36

Zone Trigger

Use zone trigger to define trigger events graphically. See how you can use this standard feature on MXO oscilloscopes easily and reliably.

11月 25, 2024

Zone Trigger on Spectrum

01:11

Zone Trigger on Spectrum

Use zone trigger to define trigger events graphically, also in the frequency domain. See how you can use this standard and unique capability on MXO oscilloscopes to trigger on certain events in the frequency domain.

11月 25, 2024

Trigger and Decode on I2C Bus

03:35

Trigger and Decode on I2C Bus

Quickly and reliably trigger and decode packets from your I2C bus using either the analog or digital channels as serial bus inputs. See how you can flexibly configure the trigger, change the bit rate or threshold voltage or display a decode table.

6月 27, 2024

Frequency Response Analysis

01:25

Frequency Response Analysis

This video shows how you can use the MXO Series K36 Frequency Response Analysis option to characterize the frequency response of your electric devices.

6月 27, 2024

Probe Positioners

01:11

Probe Positioners

This video shows you how you can better place and stabilize your probes using the the Rohde & Schwarz 2D positioner for passive probes and the 3D positioner for other probes.

6月 27, 2024

Trigger and Decode on SPI Bus

01:35

Trigger and Decode on SPI Bus

Quickly and reliably trigger and decode packets from your SPI bus using either the analog or digital channels as serial bus inputs. See how you can flexibly configure the trigger or display the decode table.

6月 27, 2024

Trigger and Decode on UART Bus

01:22

Trigger and Decode on UART Bus

Quickly and reliably trigger and decode packets from your RS232 or RS485 buses using either the analog or digital channels as serial bus inputs. See how you can flexibly configure the trigger, change the data format or display a decode table.

6月 27, 2024
