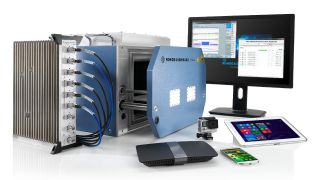

R&S®TS7124 HF-Schirmkammer, Applikationsabbildung
R&S®TS7124 HF-Schirmkammer, Applikationsabbildung
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer

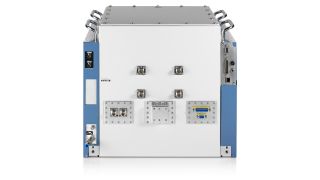

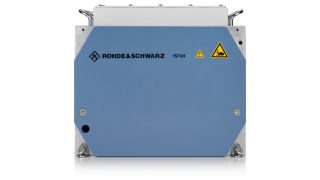

R&S®TS7124 HF-Schirmkammer, Frontansicht
R&S®TS7124 HF-Schirmkammer, Frontansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, Frontansicht
R&S®TS7124 HF-Schirmkammer, Frontansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer

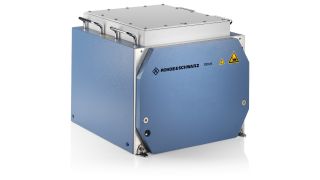

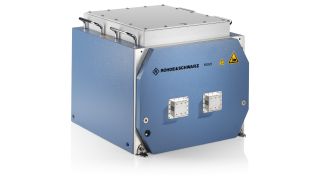

R&S®TS7124 HF-Schirmkammer, Seitenansicht
R&S®TS7124 HF-Schirmkammer, Seitenansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, Frontansicht
R&S®TS7124 HF-Schirmkammer, Frontansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer

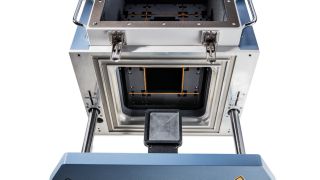

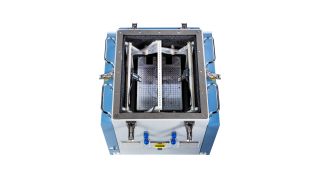

R&S®TS7124 HF-Schirmkammer, 3D
R&S®TS7124 HF-Schirmkammer, 3D
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, 3D
R&S®TS7124 HF-Schirmkammer, 3D
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, Seitenansicht
R&S®TS7124 HF-Schirmkammer, Seitenansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, 3D
R&S®TS7124 HF-Schirmkammer, 3D
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, Seitenansicht
R&S®TS7124 HF-Schirmkammer, Seitenansicht
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer
R&S®TS7124 HF-Schirmkammer, Applikationsabbildung
R&S®TS7124 HF-Schirmkammer, Applikationsabbildung
Lightbox öffnen
R&S®TS7124 HF-Schirmkammer, Applikationsabbildung R&S®TS7124 HF-Schirmkammer, Frontansicht R&S®TS7124 HF-Schirmkammer, Frontansicht R&S®TS7124 HF-Schirmkammer, Seitenansicht R&S®TS7124 HF-Schirmkammer, Frontansicht R&S®TS7124 HF-Schirmkammer, 3D R&S®TS7124 HF-Schirmkammer, 3D R&S®TS7124 HF-Schirmkammer, Seitenansicht R&S®TS7124 HF-Schirmkammer, 3D R&S®TS7124 HF-Schirmkammer, Seitenansicht R&S®TS7124 HF-Schirmkammer, Applikationsabbildung

Hauptmerkmale

  • Schirmwirkung > 80 dB
  • Anpassbare Antennenkonfiguration
  • Mehr Testraum im Inneren
  • Soft-Close-Sicherheitsmechanismus verhindert Verletzungen
  • Robustes Design für über 1 Million Öffnungs- und Schließvorgänge
Angebot anfordern

Stellt ein zuverlässiges, geschirmtes und reproduzierbares Umfeld bereit

Mit den R&S®TS7124 HF-Schirmkammern lassen sich zuverlässige und reproduzierbare Messungen in abgeschirmten Messumgebungen durchführen. Die R&S®TS7124 Schirmkammer verfügt über eine hohe Schirmwirkung, einen guten Antennenkopplungsfaktor und eine robuste Konstruktion für reproduzierbare Ergebnisse. HF-Schirmkammern werden nicht nur für Produktentwickler oder die Produktoptimierung konzipiert, sondern ebenso für Fertigungslinien von Mobilfunkprüflingen. Mit der "Soft-Close"-Funktionalität lässt sich die Schirmkammer sicherer bedienen.

Schnellzugriff

Merkmale & Vorteile

Abgeschottete HF-Testumgebung

Stellt ein verlässliches, geschirmtes und reproduzierbares Umfeld für gestrahlte Messungen bereit

Die HF-Messkammern zeichnen sich durch eine hohe Schirmwirkung von > 80 dB über einen großen Frequenzbereich aus, sodass sie sich ideal für die Durchführung von Tests an Modulen und Geräten mit einer Funkschnittstelle gemäß einer breiten Palette an Standards wie
5G FR1, ISM, GSM/CDMA2000®/WCDMA, WLAN, GPS, Bluetooth®, WiMAX™ und Zigbee eignen.

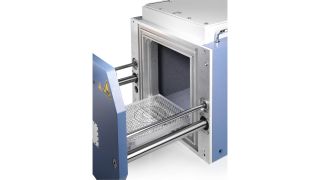

Im Inneren der HF-Messkammer
Lightbox öffnen

Im Inneren der HF-Messkammer

Die R&S®TS7124 HF-Testkammer von Rohde & Schwarz erzeugt ein verlässliches, geschirmtes und reproduzierbares Umfeld für gestrahlte Messungen.

Im Inneren der HF-Messkammer
Im Inneren der HF-Messkammer - Die R&S®TS7124 HF-Testkammer von Rohde & Schwarz erzeugt ein verlässliches, geschirmtes und reproduzierbares Umfeld für gestrahlte Messungen.

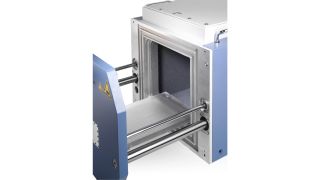

Soft-Close-Mechanismus

Sicherheit ist oberstes Gebot

Um Gefahren zu verringern und die Bediener vor Verletzungen zu schützen, verfügt die HF-Schirmkammer über einen "Soft-Close"-Mechanismus. Die Tür wird sanft geschlossen, bis ein kleiner Spalt von ca. 5 bis 10 mm verbleibt. Dieser Spalt ist normalerweise zu schmal, um Finger zwischen Tür und Kammer einzuklemmen.

Soft-Close-Mechanismus
Lightbox öffnen

Soft-Close-Mechanismus

Soft-Close-Mechanismus, um die Bediener vor Verletzungen zu schützen

Soft-Close-Mechanismus
Soft-Close-Mechanismus - Soft-Close-Mechanismus, um die Bediener vor Verletzungen zu schützen

Antennenkonfigurationen für jede Anwendung

Maßgeschneiderte Strahlungscharakteristiken mithilfe des Antennenrings

R&S®TS-F24-AR ist ein optionaler Aufbau zur Antennenbefestigung, der innerhalb der HF-Schirmkammer platziert werden kann. Der Antennenvollring ist mit folgenden Antennen und Antennenaufnahmen kompatibel:

  • R&S®TS-F24-V1 Vivaldi-Antenne
  • R&S®TS-F24-V2 Vivaldi-Antenne
  • R&S®TS-F24-V3 kreuzpolarisierte Vivaldi-Antenne
  • Jede Vivaldi-Antenne kann auch auf dem R&S®TS-F2X-VH4 45°-Adapter für seitliche Antennenneigung montiert werden, der ebenfalls zum Antennenvollring kompatibel ist.


Antennenvollring
Lightbox öffnen

Antennenvollring

Verschiedene Antennen verfügbar, passend zu jeder Applikation

Antennenvollring
Antennenvollring - Verschiedene Antennen verfügbar, passend zu jeder Applikation

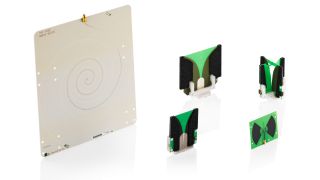

Antennen

Verschiedene Antennen

Antennenkoppler für diverse Technologien: 5G FR1,
ISM, GSM/CDMA2000®/WCDMA, WLAN, GPS,
Bluetooth®, WiMAX™, Zigbee:

  • R&S®TS-F24-V1 Vivaldi-Antenne
  • R&S®TS-F24-V2 Vivaldi-Antenne
  • R&S®TS-F24-V3 kreuzpolarisierte Vivaldi-Antenne
  • R&S®TS-F24WA1 Breitband-Spiralantennenkoppler


Antennen für unterschiedliche Frequenzbereiche
Lightbox öffnen

Antennen für unterschiedliche Frequenzbereiche

Verschiedene Antennen verfügbar, passend zu jeder Applikation

Antennen für unterschiedliche Frequenzbereiche
Antennen für unterschiedliche Frequenzbereiche - Verschiedene Antennen verfügbar, passend zu jeder Applikation

Durchführungen

Integrierte Durchführungen

Als Alternative oder Ergänzung zu gestrahlten HF-Signalen von Antennen lässt
sich das Messobjekt über Durchführungen für HF-Kabel mit leitungsgebundenen HF-Signalen speisen. Ebenso lassen sich
leitungsgebundene, vom Messobjekt ausgesendete HF-Signale aus diesem herausführen.
Die Störfestigkeit und das Verhalten des Messobjekts kann über USB- oder D-Sub-Durchführungen
überwacht werden. Diese können ebenso verwendet werden, um Steuerbefehle an das Messobjekt zu senden.

Unterschiedliche Durchführungen
Lightbox öffnen

Unterschiedliche Durchführungen

Mehrere integrierte und austauschbare HF-Anschlüsse und gefilterte Durchführungen

Unterschiedliche Durchführungen
Unterschiedliche Durchführungen - Mehrere integrierte und austauschbare HF-Anschlüsse und gefilterte Durchführungen

Integrieren Sie die Kammer in ein 19"-Gestell

Gestell für die Montage von mehreren HF-Schirmkammern

R&S®TS-F24-Z1 ist ein optionaler Gestelleinbausatz. Er wird verwendet, um
die R&S®TS7124 in einem Standard-19''-Gestell zu montieren. Dafür ist eine Höhe von 10 HE (17,5'' bzw.
444,5 mm) erforderlich.
Mithilfe des Gestelleinbausatzes kann die HF-Schirmkammer sicher in einem Standard-19''-Gestell
befestigt werden.

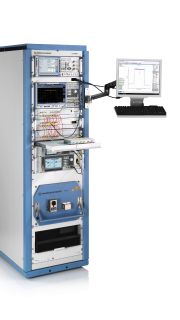

R&S®TS8997 mit R&S®TS7124M
Lightbox öffnen

R&S®TS8997 mit R&S®TS7124M

R&S®TS7124M, integriert in ein 19"-Gestell, um das R&S®TS8997 Zulassungstestsystem für Wireless-Geräte mit gestrahlten Signalen vom Messobjekt zu versorgen

R&S®TS8997 mit R&S®TS7124M
R&S®TS8997 mit R&S®TS7124M - R&S®TS7124M, integriert in ein 19"-Gestell, um das R&S®TS8997 Zulassungstestsystem für Wireless-Geräte mit gestrahlten Signalen vom Messobjekt zu versorgen

Robustes Design

Langlebigkeit dank robustem Design

Eine robuste Konstruktion sorgt für zuverlässige und reproduzierbare Ergebnisse sowie für eine lange Lebensdauer der HF-Schirmkammer.

Geschirmte HF-Messkammer
Lightbox öffnen

Geschirmte HF-Messkammer

R&S®TS7124AS geschirmte HF-Messkammer

Geschirmte HF-Messkammer
Geschirmte HF-Messkammer - R&S®TS7124AS geschirmte HF-Messkammer

Verfügbare Modelle

Verfügbare Optionen
