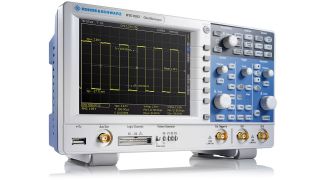

R&S®RTC1000 Oszilloskop

Name: R&S®RTC1000 Oszilloskop
Brand: R&S
SKU: 1335.7500.base
Price: 1030 EUR
Availability: InStock

Hauptmerkmale

Bandbreite: 50 MHz bis 300 MHz
Max. Abtastrate: 2 Gsample/s
Max. Speichertiefe: 2 Msample
MSO: 8 digitale Kanäle, optional, nachrüstbar
Mustergenerator: 4-bit-Muster bis zu 50 Mbit/s

ab 1.030 EUR

Konfigurieren und Angebot anfordern

Hervorragendes Preis-Leistungs-Verhältnis

Hohe Empfindlichkeit, Multifunktionalität und günstiger Preis – das zeichnet die R&S®RTC1000 Oszilloskope aus. Vom Embedded-Entwickler über den Servicetechniker bis hin zum Bildungsbereich – der große Funktionsumfang adressiert unterschiedlichste Anwendergruppen. Äußerst moderne und leistungsfähige Technik in lüfterlosem Design bedient die hohen Kundenansprüche von heute.

Schnellzugriff

Verfügbare Modelle
Verfügbare Optionen
Alle Downloads anzeigen

Merkmale & Vorteile

Erstklassige Erfassungshardware

Erstklassige Erfassungshardware für präzise Messergebnisse

Mit einer Abtastrate von bis zu 2 Gsample/s und einer Speichertiefe von bis zu 2 Msample setzt das R&S®RTC1000 Oszilloskop Maßstäbe in seiner Klasse. Dank einer Aktualisierungsrate von mehr als 10.000 Messkurven pro Sekunde erhalten Sie ein reaktionsschnelles Gerät, das zuverlässig Signalfehler aufspürt. Die enthaltenen Werkzeuge liefern schnelle Ergebnisse, z.B. QuickMeas, Maskentests, FFT, Mathematik, Cursor und automatische Messungen (einschließlich Statistiken).

Vielseitige Messfunktionen

QuickView: alle wichtigen Signalparameter auf Knopfdruck

Große Auswahl an automatischen Messfunktionen
QuickView: alle wichtigen Signalparameter auf Knopfdruck
Maskentest: einfach einzustellen, mit wenigen Handgriffen einsatzbereit
FFT: der einfache Weg zur Analyse des Signalspektrums

**Vielseitige Messfunktionen** - QuickView: alle wichtigen Signalparameter auf Knopfdruck

Logikanalyse mit der MSO-Option

Acht zusätzliche digitale Kanäle

Die Option R&S®RTC-B1 wandelt das R&S®RTC1000 in ein intuitiv bedienbares Mixed-Signal-Oszilloskop mit acht zusätzlichen digitalen Kanälen. Das Oszilloskop erfasst und analysiert Signale analoger und digitaler Komponenten von Embedded Designs – und zwar synchron und zeitkorreliert. Beispielsweise kann die Verzögerung zwischen Eingang und Ausgang eines A/D-Wandlers einfach mit Cursor-Messungen ermittelt werden.

**8-bit DAC-Signalwechsel** - Das R&S®RTC1000 Oszilloskop erfasst und analysiert analoge und digitale Signale – und zwar synchron und zeitkorreliert

Serielle Busanalyse

Hardware-basierte Triggerung und Decodierung

Mit Hilfe von Protokollen wie I²C, SPI und CAN/LIN werden häufig Steuertelegramme zwischen integrierten Schaltungen übertragen. Das R&S®RTC1000 bietet vielseitige Optionen zur protokollspezifischen Triggerung und Decodierung serieller Schnittstellen. Die selektive Aufzeichnung und Analyse relevanter Ereignisse und Daten ist möglich. Dank hardwarebasierter Implementierung sind ein flüssiger Betrieb und eine hohe Aktualisierungsrate selbst bei langen Aufzeichnungsvorgängen gesichert. Dies ist vorteilhaft, wenn mehrere paketierte Signale serieller Busse erfasst werden sollen.

Digitalvoltmeter

Elektrische Potenziale messen und anzeigen

Für simultane Messungen besitzt das R&S®RTC1000 ein dreistelliges Digitalvoltmeter (DVM) und einen sechsstelligen Frequenzzähler auf jedem Kanal. Angebotene Messfunktionen enthalten DC, AC + DC (eff.) und AC (eff.).

**Voltmeter-Messungen mit dem Oszilloskop**

Signalformen- und Mustergenerator

Analoge und digitale Stimuli erzeugen

Der integrierte R&S®RTC-B6 Signalformen- und Mustergenerator bis zu 50 Mbit/s ist hilfreich für Forschung und Lehre und zur Implementierung von Prototyp-Hardware. Neben gängigen Sinus-, Rechteck/Puls-, Rampen- und Rausch-Signalformen gibt er auch 4-bit-Signalmuster aus. Signalformen und Muster können als CSV-Dateien importiert oder von Oszilloskop-Messkurven kopiert werden. Mittels Vorschau können Sie vor dem Abspielen prüfen, ob ein Signal korrekt ist. Es können vordefinierte Pakete für z.B. I²C, SPI, UART und CAN/LIN verwendet werden.

Komponententester

Bestimmung von Strom-Spannungs-Kennlinien mit dem Oszilloskop

Das R&S®RTC1000 verfügt serienmäßig über einen Komponententester. So stehen für die manchmal aufwendige Suche nach fehlerhaften Bauelementen zwei Messfrequenzen mit 50 Hz oder 200 Hz zur Verfügung. Und da Bilder mehr als tausend Werte sagen, erkennen Sie schnell, ob Sie bei der Fehleranalyse der richtigen Spur folgen.

Verfügbare Modelle

Technische Daten

Vertikalsystem
Analoge Kanäle		2
Digitale Kanäle (opt.)		8
Bandbreite (–3 dB)	R&S®RTC1002 (mit R&S®RTC-B220/-B221/-B222/-B223);	50 MHz, 70 MHz, 100 MHz, 200 MHz, 300 MHz
Anstiegszeit	R&S®RTC1002 R&S®RTC-B220/-B221/-B222/-B223);	7 ns, 5 ns, 3,5 ns, 1,75 ns, 1,15 ns
Eingangsimpedanz		1 MΩ ± 2 % \|\| 14 pF ± 2 pF
Eingangsempfindlichkeit	maximale Bandbreite in allen Bereichen	1 mV/Div bis 10 V/Div
ADC-Auflösung		8 bit, bis 16 bit mit High-Resolution-Dezimationsmodus
Gleichspannungsverstärkungsgenauigkeit	nach Selbstabgleich Offset und Position = 0, maximale Betriebstemperaturänderung ±5 °C	Eingangsempfindlichkeit aller Bereiche: 3 %
Erfassungssystem
Echtzeit-Abtastrate		1 Gsample/s; 2 Gsample interleaved
Erfassungsspeicher		1 Msample; 2 Msample interleaved
Max. Erfassungsrate		10 000 Messkurven/s
Horizontalsystem
Zeitbereich		1 ns/Div bis 100 s/Div
Genauigkeit (nach Auslieferung/Kalibrierung)		±50 ppm
Kanalversatz		max. 1 ns (gemessen)
Kanal-Deskew		±120 ns
Triggersystem
Standard-Triggerarten		Flanke, Breite, Video (PAL, SECAM, PAL-M, SDTV, HDTV), Muster, Timeout
Optionale Triggerarten		I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Triggerempfindlichkeit		mit DC-, AC-, NF-Unterdrückung, Eingangsempfindlichkeit ≥ 5 mV/Div: < 0,8 Div (gemessen), Eingangsempfindlichkeit < 5 mV/Div: < 1,5 Div (gemessen), mit NF-Unterdrückung, alle Eingangsempfindlichkeiten: < 1 Div (gemessen), mit Rauschunterdrückung, Eingangsempfindlichkeit > 5 mV/Div: < 1,5 Div (gemessen)
Analyse- und Messfunktionen
Automatische Messungen		31
Cursor-Messungen		13
Messkurven-Mathematik		Addition, Subtraktion, Multiplikation, Division, FFT
Maskentests
Maskendefinition		elementar (Toleranzmaske um das Signal)
Protokoll-Triggerung und -Decodierung
Unterstützte Protokolle		I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN
Waveformgenerator
Auflösung		8 Bit
Abtastrate		978 ksample/s
Amplitude	high Z; 50 Ω	60 mV bis 6 V (U_ss); 30 mV bis 3 V (U_ss)
DC-Offset		Sinus: 0,1 Hz bis 50 kHz Puls/Rechteck und Rampe/Dreieck: 0,1 Hz bis 10 kHz
Logikanalyse (Mixed-Signal-Option, MSO)
Digitaleingangskanäle		8
MSO-Speichertiefe		1 Msample für jeden Kanal
MSO-Bandbreite		300 MHz (meas.)
MSO-Abtastrate		1 Gsample/s
MSO-Eingangsimpedanz		100 kΩ ± 2 % \|\| ~4 pF (gemessen) an Tastkopfspitzen
Parallelbusse		bis zu 2
Allgemeine Daten
Abmessungen	B x H x T	285 mm × 175 mm × 140 mm
Gewicht		1,7 kg
Display		6,5"-VGA-Farbdisplay (640 × 480 Pixel)
Schnittstellen		1 x USB-Host, USB-Device, LAN
Betriebssystem		Embedded
