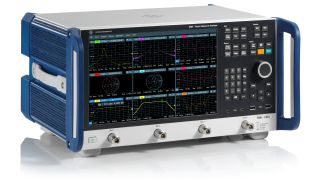

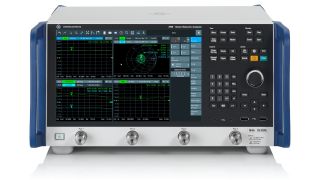

R&S®ZNB3000 ベクトル・ネットワーク・アナライザ

迅速に結果を取得

主な特長

周波数レンジ：9 kHz～26.5 GHz
2ポートまたは4ポート
最大150 dBの広いダイナミックレンジ
11.8 msの超高速掃引サイクルタイム（1,601ポイント、1 MHz～26.5 GHz）
高出力パワー：11 dBm（26.5 GHz）

見積りを取得する製品の構成

迅速に結果を取得

超高速測定サイクルにより、最大スループットを実現

9 kHz～4.5 GHz/9 GHz/20 GHz/26.5 GHzの周波数レンジを備えたR&S®ZNB3000 ベクトル・ネットワーク・アナライザは、通信、航空宇宙および防衛産業分野のさまざまなアプリケーションに最適です。RFコンポーネントの量産や、短いランプアップ時間が求められる環境において、R&S®ZNB3000が真価を発揮し、最大限の成果をもたらします。R&S®ZNB3000は、お客様の要件に合わせて迅速に機能を拡張し、変化に適応できる柔軟なアップグレードコンセプトを備えています。測定速度、安定度、優れたRF性能、拡張機能といった特長を備えたR&S®ZNB3000は、測定業務を確実にこなせる測定器です。

クイックリンク

使用可能なモデル
利用可能なオプション
すべてのダウンロードを表示

特長と利点

非常に高速な測定速度

超高速測定サイクルにより、最大スループットを実現

高速なDDSベースシンセサイザー、クラス最高のダイナミックレンジ、バックエンドの効率的なデータ処理は、きわめて高い測定スループットを実現します。R&S®ZNB3020は、1 MHz～26.5 GHz、1,601ポイント、IF帯域幅500 kHzの周波数掃引を、フル2ポート補正も含めて合計時間21.2 msで実行できます。本器は、1秒あたりのテストコスト削減とスループット向上が不可欠な量産に最適な測定器です。

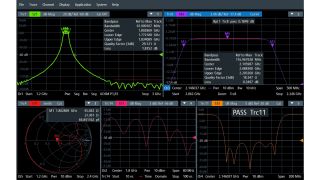

クラス最高のダイナミックレンジ

フィルター特性評価に最適

フィルターテストの測定速度は、シンセサイザーのセトリング時間、必要なダイナミックレンジ、および対応するIF帯域幅によって決まります。R&S®ZNB3020は、革新的な拡張ダイナミックレンジモードを提供しており、従来のVNAと同じトレースノイズ振幅を維持しながら、より高いIF帯域幅を使用できるため、測定スループットが向上します。

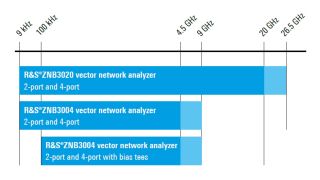

量産規模の迅速な拡張

柔軟な周波数アップグレードオプション

追加の周波数レンジと簡単な周波数アップグレードコンセプトにより、生産規模を迅速にスケールアップできるだけでなく長期にわたって投資が保護されます。ダイレベル、パッケージング型またはコネクタ型などのテスト要件に関係なく、R&S®ZNB3000は、世界中のあらゆるRFコンポーネントメーカーに最適な測定器です。

比類のないRF性能

最も困難な課題にも対応する設計

R&S®ZNB3000は、最も厳しいテストの課題を念頭に置いて設計され、量産アプリケーション向けに開発されています。スピード、安定度、性能のバランスに優れており、また、26.5 GHzで＋11 dBmの高出力パワー、革新的な拡張ダイナミックレンジ機能、きわめて低いトレースノイズ（0.0008 dB RMS（代表値））、高速な掃引時間を兼ね備えているため、スループット、歩留まり、確度が求められる用途に最適です。

マルチポート測定

最大48ポートの測定に対応

最新の通信機器に使用されるコンポーネントは、ますます増加する周波数バンドと追加機能をサポートする必要があります。その結果、モジュールのRFポート数も増加しています。R&S®ZNB3000は、さまざまなスイッチマトリクスと組みあわせることで、最大48ポートのモジュールを扱う複雑な測定に対応する包括的なソリューションを提供します。ローデ・シュワルツのマトリクスは、フルクロスバー測定をサポートしているので、マルチポートDUTのすべてのSパラメータを測定できます。

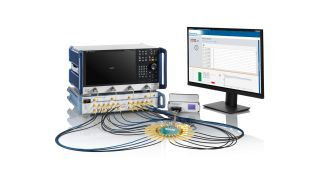

**R&S®ZNB3020およびR&S®ZN-Z86 スイッチマトリクス（48ポート）**

SCPIレコーダー

テスト自動化の加速

R&S®ZNB3000は、プログラミングを簡素化します。内蔵のSCPIレコーダーは、各キー操作を記録して、非常に複雑な測定セットアップでもそれに対応するステップごとのコマンドのリストを生成します。記録されたSCPIスクリプトは、ユーザーコードに直接貼り付けたり C、Python、および MATLABにエクスポートしたりできます。

汎用的なオプション

アクティブおよびパッシブRFコンポーネントの高速かつ正確な特性評価

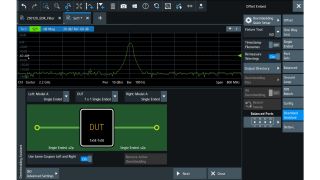

R&S®ZNB3000は、パッシブコンポーネント、アクティブコンポーネント、周波数変換コンポーネントのテストに最適です。これらの測定向けに、さまざまなハードウェアおよびソフトウェアオプションを選択できます。ハードウェアオプションには、2ポートまたは4ポート構成に対応する、2台の独立した内蔵ジェネレーター、広いパワー掃引レンジ、拡張ダイナミックレンジなどがあります。ソフトウェアオプションには、圧縮ポイント対周波数、雑音指数測定、相互変調歪み測定、直感的な測定設定などがあります。さらに、アイダイアグラムを含むタイムドメイン測定オプションや周波数変換測定も追加することができます。エンベディング／ディエンベディングオプションの包括的なリストは、ベクトル・ネットワーク・アナライザの機能を総括するものです。

高い温度安定度および長期安定度

R&S®ZNB3000のテストセットおよびレシーバーは、優れた温度安定度と長期安定度を特長としています。振幅／位相ドリフトは、それぞれ代表値で 0.01 dB/℃および0.15°/℃未満と極めて小さくなっています。校正済みのR&S®ZNB3000は、数日間の測定を再校正なしで正確に実行できます。

利用可能なモデル

利用可能なオプション

Applications of the R&S®ZNB3000

The R&S®ZNB3000 is engineered to meet the diverse needs of RF and microwave testing with exceptional speed, accuracy and adaptability. With its high throughput rate, it is especially suitable for high-volume production and short ramp-up time environments.

It has applications in:

Filter and passive component testing
Front-end module and active component testing
RF component production
