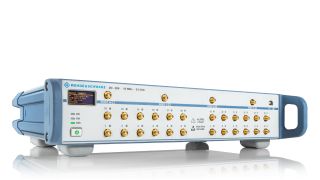

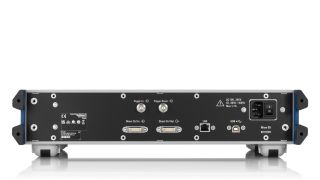

R&S®ZN-Z8x Schaltmatrix

Hauptmerkmale

Frequenzbereich: bis 26,5 GHz
Einfach zu konfigurieren
Unterstützt Full-Crossbar-Messungen
Einfache Einrichtung mit R&S®ZNA; R&S®ZNB; R&S®ZNBT; R&S®ZND
Fernsteuerung: LAN, USB, direkte Steuerschnittstelle, BNC-Trigger

Angebot anfordern

Entwickelt für Mehrtor-Vektornetzwerkanalysator-Messungen

Die R&S®ZN-Z8x Schaltmatrizen wurden für Vektornetzwerkanalysatoren von Rohde & Schwarz konzipiert und optimiert. Sie bilden eine kostengünstige Komplettlösung für einfache bis komplexe Messaufgaben an Mehrtorgeräten bzw. mehreren Geräten. Die Schaltmatrizen decken große Frequenzbereiche ab. Zudem stehen konfigurierbare Optionen zur Messtorerweiterung zur Verfügung. Zu den weiteren Eigenschaften zählen Full-Crossbar-Messungen, Hardware-Trigger, eine automatische Messtorzuweisung, eine einfache Anpassung, die abgestimmte R&S®ZN‑Z8X Toolbox Software und vieles mehr. Für eine komfortable und erfolgreiche Integration steht ebenso verschiedenes Schaltmatrix-Zubehör zur Verfügung. Schaltmatrizen von Rohde & Schwarz sind robust und zuverlässig und stellen sicher, dass Sie für jegliche Messungen gewappnet sind, die bei zukünftigen Aufgaben anfallen.

Schnellzugriff

Verfügbare Modelle
Verfügbare Optionen

Merkmale & Vorteile

Erfüllen Sie die Anforderungen

Kostengünstige Mehrtorerweiterung

Rohde & Schwarz-Schaltmatrizen werden bei vielen Applikationen eingesetzt. Zu den typischen Anwendungen zählen das Design, die Validierung und die Produktion von Antennengruppen, Datenumsetzerschnittstellen, HF-Komponenten und mehr. R&S^®ZN-Z8x decken große Frequenzbereiche ab und verfügen über ein modulares Konzept zur Messtorerweiterung. Matrixmodelle wie die R&S^®ZN-Z86 und die R&S^®ZN-Z86X unterstützen Frequenzbereiche bis 26,5 GHz mit optionalen Erweiterungen für 24 Ausgänge. Mit der Kaskadierung von zwei R&S^®ZN-Z84 oder R&S^®ZN-Z86 Schaltmatrizen erhöht sich die Zahl der Messtore auf 48. Die Schaltmatrizen können sogar mit einem echten Mehrtor-VNA wie dem R&S^®ZNBT kombiniert werden, um die Anzahl der Messtore drastisch zu steigern und parallele Tests zu ermöglichen.

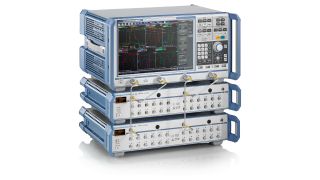

**R&S®ZN-Z8x Schaltmatrizen, R&S®OSP und Rohde & Schwarz-Vektornetzwerkanalysatoren**

Hohe Anpassbarkeit

Verbessert Effizienz und Leistung

Mit Vektornetzwerkanalysatoren und Schaltmatrizen von Rohde & Schwarz können Anwender optimale Konfigurationen für niedrige Einfügedämpfung, maximale Genauigkeit und hohe Messtoranzahl wählen und anpassen.

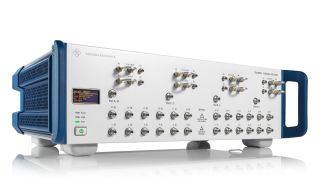

Die R&S®ZN-Z86X Schaltmatrix lässt sich an einem Zweitor- oder Viertor-Vektornetzwerkanalysator einsetzen, indem die HF-Verbindungen an der Gerätefrontplatte einfach neu platziert werden. Es sind keine Upgrades bei Hardware oder Software nötig. Ein Alleinstellungsmerkmal der R&S®ZN-Z86X liegt darin, dass die Anwender die SP4T-Relais- und DP6T-Relaismodule unabhängig nutzen können. Dadurch wird nicht nur die Einfügedämpfung reduziert, sondern es lassen sich auch Dämpfungsglieder, Verstärker und/oder Koppler für komplexere Applikationen einsetzen.
Ein gemischter Konfigurationsaufbau mit einer Kombination aus einem Viertor-Vektornetzwerkanalysator und einer Schaltmatrix ermöglicht überlegene Performance und eine hohe Zahl von Messtoren. Zwei VNA-Tore werden als normaler VNA, um eine geringe Einfügedämpfung sowie maximale Ausgangsleistung und Genauigkeit zu erzielen. Die beiden anderen Tore verwenden eine Schaltmatrix mit zwei Eingängen, um zwischen mehreren Messobjekten bzw. Mehrtor-Messobjekten umzuschalten.

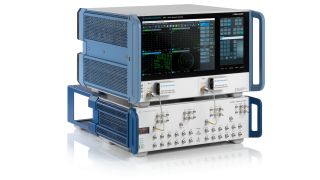

**Entsprechend den Anforderungen des Messobjekts lassen sich zusätzliche Komponenten (Dämpfungsglieder, Vorverstärker) in den Messaufbau integrieren.**

Einfach zu bedienen

Einfache Einrichtung, einfache Konfiguration

Die R&S^®ZN-Z8x Schaltmatrizen wurden für den Einsatz mit Vektornetzwerkanalysatoren von Rohde & Schwarz konzipiert und optimiert. Die Schaltmatrizen lassen sich einfach einrichten, sodass man fast unverzüglich mit den Messungen starten kann.

Zwei Geräte, ein Bedieninterface; ein Vektornetzwerkanalysator bietet eine einheitliche Anzeige- und Steuerschnittstelle
Unkomplizierte Messtoreinrichtung mit automatischer Messtorerkennung
Komfortable grafische Bedienoberfläche (GUI) für die Schaltsteuerung einschließlich Messtorerweiterung
Der intelligente Schaltalgorithmus der Vektornetzwerkanalysatoren (VNA) von Rohde & Schwarz, der für Geschwindigkeit und Präzision optimiert wurde, weist während der Messung die bestmögliche Route zum ansteuernden VNA-Tor zu.
Unmittelbare und übersichtliche Anzeige der Messergebnisse
Fernsteuerung über LAN, USB oder eine optionale, dedizierte digitale Schnittstelle

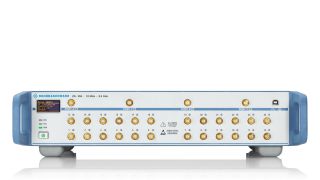

R&S®ZNB mit R&S®ZN-Z86. Die R&S®ZN-Z8x Schaltmatrizen lassen sich in Kombination mit einem Rohde & Schwarz-Vektornetzwerkanalysator einfach einrichten und bedienen. Für eine komfortable und erfolgreiche Integration steht ebenso verschiedenes Schaltmatrix-Zubehör zur Verfügung.

Triggerfunktion

Ermöglicht komplexe Automatisierung

Alle R&S®ZN-Z86 und R&S®ZN-Z86X Schaltmatrizen verfügen über Hardware-Triggerfunktionalitäten. Zu den wesentlichen Vorteilen der Triggerfunktionen zählen:

Automatisierung über benutzerdefinierte Testabläufe
Keine Ungenauigkeiten in Bezug auf das Zeitverhalten der Steuerplattform
Präzises und reproduzierbares Schalten getreu den Triggersignalen
Definition und Unterstützung von bis zu 2048 Testabläufen
Triggerarten: R&S®ZN-Z8X Toolbox Software (Mausklick), externes Triggersignal über BNC-Stecker (TTL) oder SCPI-Befehle

R&S®ZN-Z8X Toolbox

Komfortabel, spart Zeit und Aufwand.

Die R&S®ZN-Z8X Toolbox Software unterstützt Anwender bei der Einrichtung, der Geräteüberwachung, bei Firmware-Updates und beim manuellen Schalten von definierten Routen der angeschlossenen Schaltmatrix.

Vollständiges, komfortables Schaltmatrix-Management
Einfache Pfadumschaltung per Mausklick oder Trigger
SCPI-Befehls- und Steuerschnittstelle beinhaltet Schaltmatrix-Rückmeldeprotokolle
Nutzbar auf jeder Schaltmatrix im selben Netzwerk
Betrieb auf einem Windows Desktop, Laptop oder Tablet über LAN

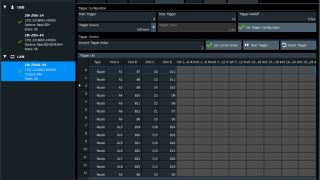

**Komfortables Schaltmatrix-Management mit der R&S®ZN-Z8X Toolbox Software**

Kalibrierung

Einfache, effiziente und fehlerfreie Kalibrierung mit Mehrtorkalibriereinheit

Das Kalibrierkonzept legt den Fokus auf die drei E – Easy, Efficient, Error-free.

Die R&S®ZN‑Z154 (bis 8,5 GHz) verfügt über 24 Kalibriertore, die sich komfortabel mit einer R&S®ZN‑Z84 Schaltmatrix und einem VNA von Rohde & Schwarz für eine schnelle und automatisierte Kalibrierung kombinieren lassen, um Einrichtzeiten signifikant zu verkürzen.
Für höhere Frequenzbereiche sind R&S®ZN-Z5x automatische Kalibriereinheiten (mit 2 oder 4 Messtoren) erhältlich. R&S®ZN-Z5x automatische Kalibriereinheiten werden nach dem Anschließen an den VNA automatisch erkannt. Dabei fällt nahezu keine Aufwärmzeit für den Betrieb an. In Kombination mit dem S-Parameter-Assistenten für Vektornetzwerkanalysatoren werden die Anwender mittels Eingabeaufforderungen effizient durch die Kalibrierung geführt, sodass sie alle erforderlichen Messtorkombinationen nachverfolgen können und sichergestellt wird, dass diese kalibriert sind.

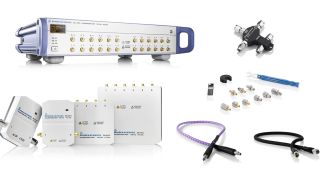

**Große Auswahl an Kalibrierzubehör und Optionen**
